Klapkové ventily lze klasifikovat různými způsoby na základě různých rozměrů, jako je struktura, těsnicí výkon a způsob ovládání. Tři nejběžnější klasifikace a jejich odpovídající typy jsou následující:
1, Klasifikace podle typu těsnění (jedna z nejdůležitějších kategorií)
•Měkké-těsnící klapky
￮Těsnicí pár se skládá z elastického materiálu (jako je pryž, teflon atd.) a kovu. Těsnění je dosaženo deformací elastického materiálu,výsledkem je vynikající těsnicí výkon(únik je obvykle menší nebo roven 0,01 %). Jsou vhodné pro použití s-nekorozivními médii, jako je voda, vzduch a olej, ale s vysokými požadavky na únik.
￮Nevýhody: Omezená odolnost vůči teplotě a tlaku (gumová těsnění mají obecně teplotní odolnost menší nebo rovnou 120 stupňům, teflon menší nebo rovnou 200 stupňům) a jsou náchylná ke korozi z médií, jako jsou silné kyseliny a zásady.
•Tvrdé-těsnící klapky
￮Těsnicí pár se skládá z kovu a kovu (jako je nerezová ocel a litá ocel). Přesné obrábění zajišťuje těsné uložení mezi těsnicími plochami. Nabízejí vysokou teplotní a tlakovou odolnost (teploty do 425 stupňů a tlaky do PN40 a vyšší), díky čemuž jsou vhodné pro použití s vysoko-teplotními, vysokotlakými{5}}a korozivními médii, jako je pára, odpadní vody a kyselé a alkalické roztoky. Nevýhody: Výkon těsnění je mírně horší než u měkkých těsnění (netěsnost je obvykle menší nebo rovna 0,1 %) a je vyžadována vyšší přesnost obrábění.
2, Klasifikace podle konstrukčního typu (na základě způsobu připojení disku)
• Středový těsnící motýlový ventil
￮Osa rotace disku je umístěna na středové ose dráhy toku. Po uzavření se kotouč zcela dotkne sedla ventilu, čímž se dosáhne utěsnění. Tato jednoduchá konstrukce a nízká cena jsou výhodné, ale protože disk podléhá značným nárazovým silám média, je vhodný pro nízkotlaké -trubky o malém{3}}průměru (obecně DN menší nebo rovno 200 mm), jako jsou rozvody vody a odvodňovací potrubí v domácnostech.
• Excentrické klapky
￮Otočná osa disku je odsazena od středu a dodává se v různých excentrických konfiguracích (jako je jednoduchý, dvojitý a trojitý excentr):
￮Jeden excentr: Osa je odsazena od těsnicí plochy, čímž se snižuje tření mezi kotoučem a sedlem a zvyšuje se životnost. Vhodné pro středně a nízkotlaké aplikace.
￮Dvojitý excentr: Osa je odsazena jak od středu, tak od těsnící plochy, což dále snižuje tření a usnadňuje otevírání a zavírání. Široce použitelné.
￮Trojitý excentr: Na základě konfigurace s dvojitým excentrem je přidán úhlový posun pro dosažení „nulového tření“ otevírání a zavírání mezi kotoučem a sedlem. Toto je hlavní design pro tvrdé-těsnící klapky a je vhodný pro vysoký-tlak, vysokou-teplotu a velký-průměr
potrubí (DN větší nebo rovno 300 mm).
3, Klasifikace podle způsobu pohonu (na základě způsobu provozu)
￮Ruční ovládání pomocí ručního kola, rukojeti nebo šnekového převodového mechanismu. Vyznačují se jednoduchou konstrukcí a nízkou cenou, díky čemuž jsou vhodné pro aplikace malého-průměru a nízké{2}}frekvence (jako je údržba malých potrubí a civilní ventily).

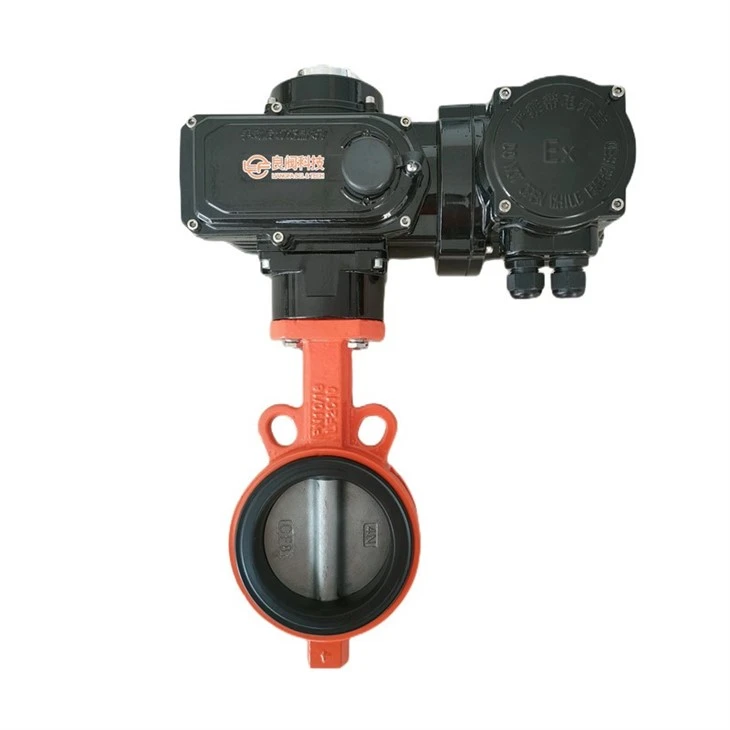

￮Poháněny elektrickým pohonem (motorem-hnané ozubené kolo/turbína), umožňují dálkové ovládání a automatizovaný provoz, nabízejí vysokou přesnost (schopné regulovat průtok) a jsou vhodné pro velká potrubí a automatizované systémy (jako jsou průmyslové výrobní linky a městské vodovodní systémy).
￮Poháněny pneumatickým pohonem (poháněným válcem-), nabízejí rychlou odezvu (krátké doby otevírání a zavírání) a jsou vhodné do hořlavých a výbušných prostředí (bez rizika jisker) nebo do podmínek vyžadujících rychlé spínání (jako je nouzové uzavření chemických potrubí).
Kromě tří výše uvedených kategorií lze klapky rozdělit také podle ráže (malé/střední/velké) a materiálu (litina, nerezová ocel atd.). Výběr typu ve skutečné aplikaci by měl být založen na charakteristikách média, tlaku a teplotě a provozních požadavcích.
