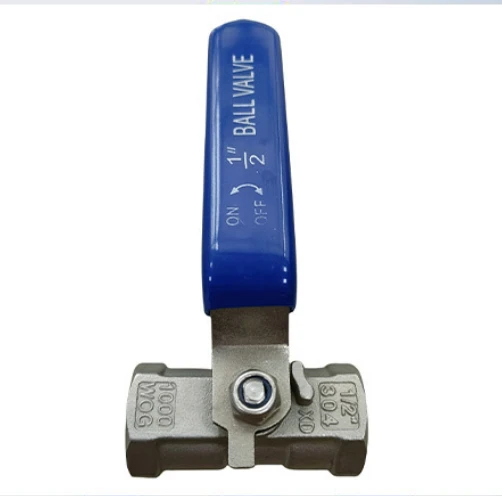

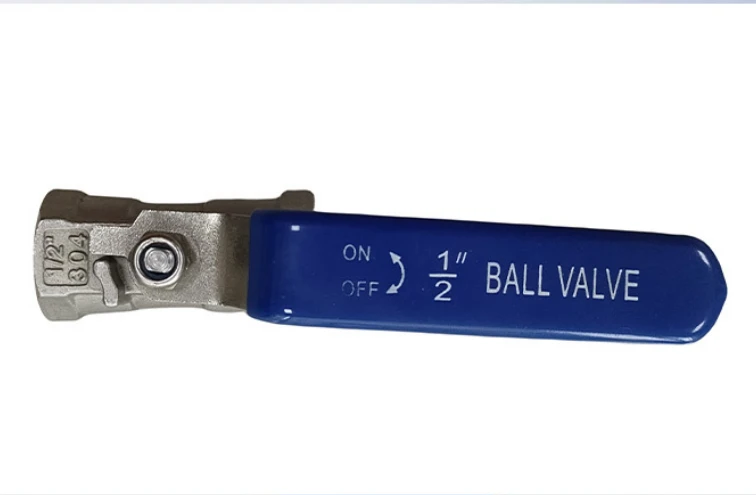

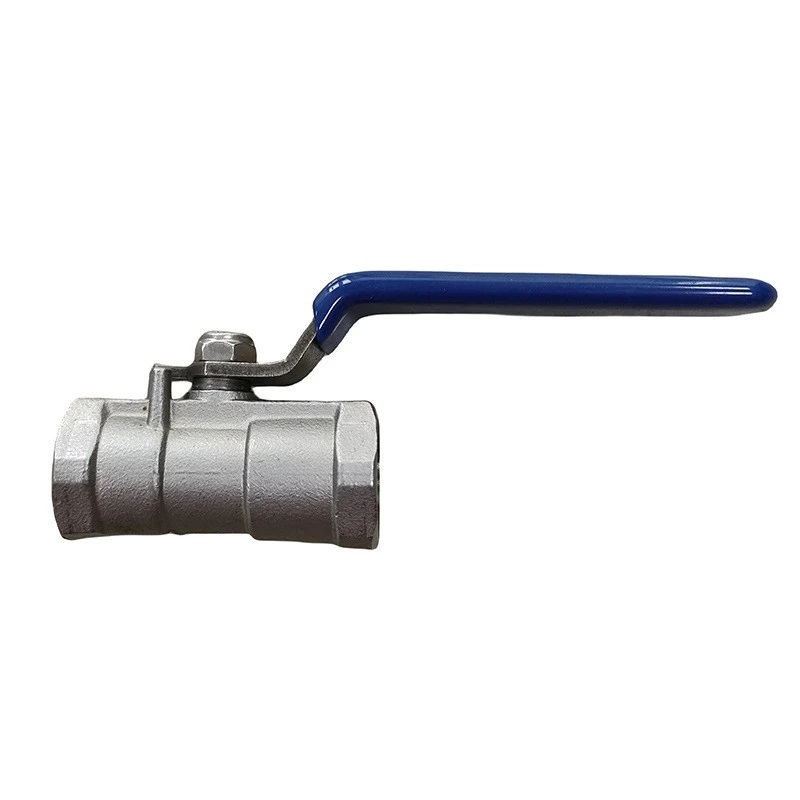

Jednodílný kulový ventil se závitem



Jednodílný kulový ventil se závitem je běžný průmyslový ventil, který se používá hlavně pro uzavírání a ovládání kapalin v potrubních systémech. Má vlastnosti kompaktní struktury, dobrého těsnění a snadného ovládání.



„Jeden-kus“ tohoto typu ventilu označuje tělo ventilu, které je kované jako celek, má vysokou pevnost a není snadné u něj unikat; Výraz „závit se závitem“ označuje, že způsob připojení je rozhraní s vnitřním závitem (např. G, NPT a další normy), které se snadno instaluje do potrubí malého-průměru a je vhodné pro různá prostředí médií, jako je voda, ropa a plyn.





Jedno{0}}dílné tělo ventilu:Tělo ventilu je integrálně kované nebo odlévané, není-oddělitelné, bez šroubů tělesa a vyznačuje se nejkompaktnější konstrukcí.Závitové připojení:Oba konce mají vnitřní závit pro přímé zašroubování do potrubí, což umožňuje pohodlnou instalaci.

Otočné zapnutí/vypnutí o 90 stupňů:Úplně otevřete nebo zavřete otočením rukojeti o 90 stupňů, což umožňuje rychlé ovládání.

Konstrukce se sníženým vrtáním:Vnitřní kulový průchod je obvykle menší než jmenovitý průměr trubky (např. skutečný průměr přibližně DN20 pro DN25).





Model	Q11F(Q – kulový ventil, 1 – vnitřní závit, 1 – jedno-tělo, F – fluoroplastové těsnění)
Jmenovitý průměr	DN6 ~ DN100 (1/8" ~ 4")
Hodnocení tlaku	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Teplotní rozsah	-20 stupňů ~ 180 stupňů (těsnění PTFE)
Tělo ventilu	Nerezová ocel 304, 316, mosaz
Pečeť	PTFE (polytetrafluorethylen)











• Kompaktní rozměry a nízká hmotnost, vhodné do stísněných prostor.
• Žádné vnější únikové body; integrální struktura zajišťuje vynikající nepropustnost.
• Nízká cena a ekonomická cena.
• Rychlá instalace; závitové spojení nevyžaduje svařování.
• Nízký průtokový odpor; téměř přímý-průtok v plně otevřené poloze.





1. Ovládání -vypnutí pro obecná média, jako je voda, olej, plyn, pára atd.
2. Přístroje, vzduchové kompresory, malá zařízení a domácí / komerční potrubí.
3. Aplikace citlivé na náklady a prostor s nízkou frekvencí údržby.
