Klapka
Co je to motýlkový ventil?
Motýlkový ventil je typ čtvrtotáčkového ventilu, který se používá k regulaci průtoku nebo tlaku tekutiny nebo plynu. Skládá se z plochého kruhového kotouče, který je namontován na hřídeli a lze jej otáčet buď rukojetí nebo aktuátorem. Když je kotouč otočen kolmo k toku tekutiny, zcela blokuje tok, zatímco když je rovnoběžně s tokem, ventil je zcela otevřen. Jednou z výhod škrticích klapek je, že jsou lehké a kompaktní, takže jsou ideální pro aplikace s omezeným prostorem.
Výhody motýlkového ventilu
Lehký a kompaktní
Klapkové ventily jsou skvělé pro několik aplikací, protože jsou velmi lehké a poskytují přiměřenou regulaci průtoku v kompaktním designu. Obecně budete chtít použít ventil s kovovým sedlem pro extrémnější zpracování tekutin, zatímco klapkový ventil s měkkým sedlem je nejlepší pro aplikace s nízkými tlaky a teplotami. Motýlí kotouč zabírá málo místa, ale nabízí dostatečnou pevnost pro většinu čerpacích systémů.
Jednoduché a nákladově efektivní
Klapkové klapky jsou designově velmi jednoduché a mají minimální nároky na údržbu. Snadno se instalují a obsluhují. Navíc jsou obvykle mnohem levnější než kulový ventil stejné velikosti. Nevyžadují velký točivý moment pro efektivní provoz a lze je automatizovat pro energeticky účinný provoz.
Rychlé a efektivní
Poloměr otáčení 90- stupňů umožňuje rychlé utěsnění při aktivaci, což poskytuje přesnější řízení průtoku s minimální námahou při zapínání a vypínání ventilu. Je třeba vzít v úvahu různé škrticí klapky, včetně nulového offsetu, dvojitého offsetu a trojitého offsetu. Tlak obvykle určí, jaký typ potřebujete. Čím vyšší je offset, tím větší tlak ventil zvládne.
Regulace tlaku
Kromě přesného řízení průtoku jsou klapky vynikající pro řízení tlaku. Během provozu zažívají minimální pokles tlaku, než kapaliny po opuštění ventilu rychle obnoví energii. To udržuje čerpadlový systém v chodu efektivně s konzistentním tlakem kapaliny.
Proč nás vybrat?
Vysoká kvalita
Naše produkty jsou vyráběny nebo prováděny podle velmi vysokých standardů, za použití těch nejlepších materiálů a výrobních procesů.
24h online služba
Snažíme se reagovat na všechny problémy do 24 hodin a naše týmy jsou vám vždy k dispozici v případě jakékoli nouze.
Kontrola kvality
Máme profesionální personál, který monitoruje výrobní proces, kontroluje produkty a zajišťuje, že konečný produkt splňuje požadované standardy úrovně kvality, pokyny a specifikace.
Bohaté zkušenosti
Náš zkušený personál, který se věnuje přísné kontrole kvality a pozornému zákaznickému servisu, je vždy k dispozici, aby probral vaše požadavky a zajistil úplnou spokojenost zákazníků.
Oplatkový škrticí ventil
Jedná se o nejběžnější typ škrticí klapky, který je široce používán v různých průmyslových odvětvích. Má tělo podobné plátku, které se vejde mezi dvě zvýšené čelní příruby. Ventil je držen na místě pomocí přírub a je navržen pro aplikace, které vyžadují těsné utěsnění s minimálním únikem.

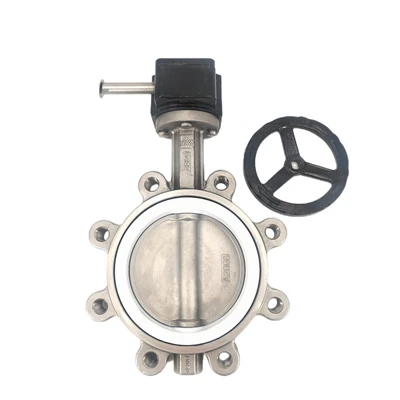

Uzavírací klapka
Tento typ ventilu má výstupky nebo otvory se závitem, které vyčnívají z těla ventilu. Oka se používají k přišroubování ventilu k potrubí, což usnadňuje instalaci a demontáž ventilu v případě potřeby.
Dvojitý přesazený škrticí ventil
Také známý jako vysoce výkonný škrticí ventil, má kotouč, který je odsazen od středové osy těla ventilu. Tato konstrukce snižuje množství tření mezi kotoučem a sedlem, což umožňuje ventilu dosáhnout těsného utěsnění a zároveň vyžaduje menší sílu k ovládání.
Trojitý přesazený škrticí ventil
Tento typ ventilu je určen pro kritické aplikace, jako jsou vysokotlaké a vysokoteplotní aplikace. Má kotouč, který je záměrně odsazen od středové osy těla ventilu a je také nakloněný ve své ose. Tato konstrukce zajišťuje těsné utěsnění, vysokou odolnost a minimální úniky.
Materiál škrticí klapky
Klapky mohou být vyrobeny z různých materiálů, včetně litiny, tvárné litiny, nerezové oceli, PVC a uhlíkové oceli. Zvolený materiál závisí na aplikaci a prostředí, ve kterém bude ventil používán. Litina je běžně používaným materiálem pro klapky díky své odolnosti a nízké ceně, zatímco nerezová ocel se často používá v aplikacích, kde je nutná odolnost proti korozi. Pvc se často používá v aplikacích, kde je důležitá chemická odolnost, zatímco uhlíková ocel se používá ve vysokotlakých a vysokoteplotních aplikacích.
Úpravny vody
Klapkové ventily se běžně používají v úpravnách vody k řízení průtoku vody v procesu úpravy. Ventil se používá k regulaci průtoku chemikálií, jako je chlór, které zařízení potřebuje k úpravě vody.
HVAC systémy
Klapkové ventily se používají v systémech vytápění, ventilace a klimatizace (HVAC) k regulaci průtoku vzduchu a vody. Ventil reguluje teplotu v systému a řídí průtok vzduchu nebo vody, aby se udržela požadovaná úroveň teploty.
Zpracovatelský průmysl
Klapkové ventily se často používají v chemickém, petrochemickém a farmaceutickém průmyslu k řízení průtoku kapalin a plynů. Je vyrobena z korozivzdorných materiálů, které odolají vysoce korozivním látkám.
Potravinářský průmysl
V potravinářském průmyslu se klapky používají v různých operacích, včetně řízení průtoku kapalin nebo plynů, řízení úrovně teploty a tlaku během zpracování a zabránění kontaminaci produktu.
Námořní a lodní průmysl
Motýlkové ventily se používají v námořním a lodním průmyslu k řízení toku tekutin a plynů uvnitř lodi. Pomáhá předcházet úniku kapalin nebo plynů a reguluje tlak kapaliny během provozu.
Odlévání
Prvním krokem v procesu je odlití těla ventilu a disku. To lze provést pomocí různých materiálů, jako je litina, tvárná litina, uhlíková ocel, nerezová ocel nebo hliníkový bronz, v závislosti na aplikaci.
Obrábění
Po odlití jsou těleso ventilu a kotouč opracovány na požadované specifikace pomocí soustruhu, frézky nebo jiného obráběcího zařízení. Opracování zajišťuje, že tělo ventilu a kotouč mají hladké a jednotné povrchy pro optimální výkon.
Shromáždění
Jakmile jsou těleso ventilu a kotouč opracovány, jsou spojeny s dalšími součástmi, jako je vřeteno, sedlo a ovladače, které umožňují dálkové ovládání ventilu.
Testování
Po sestavení ventil prochází několika testy, aby se zajistilo, že splňuje požadované normy pro pevnost, odolnost a výkon. Tyto zkoušky mohou zahrnovat hydrostatické tlakové zkoušky, zkoušky těsnosti a funkční zkoušky.
Dokončování
Konečná fáze procesu zahrnuje dokončení ventilu nátěrem, nátěrem nebo jinou povrchovou úpravou na ochranu proti korozi.
Komponenty motýlkového ventilu
Tělo
Tělo škrticí klapky je hlavní konstrukcí, která obsahuje všechny ostatní součásti. Je navržen tak, aby poskytoval spolehlivé a nepropustné těsnění mezi ventilem a potrubím. Klapkové ventily mohou mít různé materiály těla, jako je litina, nerezová ocel nebo pvc.
Disk
Disk je kruhová deska, která je umístěna ve středu těla. Je navržen tak, aby se otáčel uvnitř těla a řídil průtok tekutin ventilem. Disk může být vyroben z různých materiálů, jako je nerezová ocel, hliník nebo plast.
Zastavit
Dřík je dlouhá, úzká tyč, která se připojuje ke středu disku a vyčnívá mimo tělo ventilu. Vřeteno se používá k otáčení disku, když je ventil otevřen nebo zavřen. Vřeteno lze ovládat ručně nebo automaticky pomocí pohonu.
Sedadlo
Sedlo je součást ve tvaru prstence, která je umístěna na vnitřní straně těla ventilu kolem disku. Je navržen tak, aby poskytoval těsné utěsnění, když je ventil uzavřen, a zabránil úniku jakékoli tekutiny ventilem.
Pohon
Pohon je externí zařízení, které se používá k ovládání polohy ventilu. Může to být ruční páka nebo kolo, nebo to může být automatické zařízení, jako je elektrický nebo pneumatický pohon. Pohon se používá k otáčení vřetene a ovládání otevírání a zavírání disku.
Ložiska
Ložiska jsou malé součástky, které jsou umístěny v horní a spodní části představce. Poskytují oporu a stabilitu vřetenu a umožňují jeho hladké otáčení v těle ventilu.
Údržba škrticí klapky
Pravidelná kontrola
Prvním krokem k údržbě klapky je pravidelná kontrola. Zkontrolujte, zda nedošlo k úniku, korozi nebo poškození tělesa ventilu, disku a dříku. Zkontrolujte těsnění a těsnění, zda nejsou opotřebovaná. Ujistěte se, že ventil je stále ve správné poloze a že jsou šrouby a matice zajištěny.
Mazání
Správné mazání je rozhodující pro optimální výkon každého ventilu. Zajistěte, aby dřík ventilu, sedla a ložiska byly dobře namazány pomocí vysoce kvalitního maziva pro snížení tření. Vyvarujte se však přemazání ventilu, protože by mohlo dojít k ucpání a poškození systému. Zkontrolujte doporučení výrobce ohledně správného maziva, které se má použít.
Čištění
Pravidelné čištění pomáhá udržovat ventil bez nečistot a usazenin, které mohou způsobit tření a snížení výkonu. Ujistěte se, že k čištění ventilu používáte vhodný čisticí prostředek v závislosti na materiálu ventilu. Nepoužívejte abrazivní čisticí prostředky, které mohou poškrábat nebo poškodit povrch ventilu.
Výměna těsnění
Jak čas plyne, těsnění ventilů a těsnění se opotřebovávají. Vyměňte tato těsnění za vysoce kvalitní náhrady, abyste zachovali integritu ventilu a zabránili úniku. Četnost výměny závisí na aplikaci ventilu a provozních podmínkách.
Pravidelná údržba
Rutinní údržba vašeho ventilu je nezbytná pro udržení jeho optimálního výkonu. Pravidelně kontrolujte funkci ventilu a poškozené nebo rozbité díly okamžitě vyměňte. Vadný ventil může způsobit značné poškození vašeho systému.
Výběr správného materiálu
Klapky mohou být vyrobeny z různých materiálů, jako je uhlíková ocel, nerezová ocel, železo, hliník nebo plast. Zvolený materiál by měl být kompatibilní s kapalinou, se kterou se manipuluje, a její provozní teplotou a tlakem.
Správná instalace
Ventil by měl být instalován ve správné poloze se správnou orientací. Aby se zabránilo nadměrnému namáhání ventilu, měly by být zajištěny potřebné kotvící a podpěrné konzoly. Správná instalace také zajistí, že nedojde k zablokování nebo rušení disku nebo vřetene ventilu.
Správná údržba
Pravidelná údržba je nezbytná pro zajištění správné funkce klapek. Měla by být prováděna pravidelná kontrola těsnicích ploch a kotouče, zda nejsou poškozené nebo opotřebované. Ventil by měl být pravidelně čištěn, aby se zabránilo hromadění nečistot nebo kontaminace, které mohou ovlivnit jeho výkon.
Ochrana před okolím
Klapkové ventily by měly být chráněny před okolním prostředím, aby se zabránilo poškození povětrnostními vlivy, vystavením chemikáliím nebo jiným kontaminantům. Měly by být instalovány kryty a kryty, které chrání ventil před prvky, které mohou vést ke korozi nebo jiným formám poškození.
Správné dimenzování
Klapkové ventily by měly být dimenzovány přiměřeně pro danou aplikaci, aby byla zajištěna správná regulace průtoku a zabránilo se hromadění nadměrného tlaku a namáhání ventilu.
Kompatibilita s kapalinou
Škrtící ventil by měl být kompatibilní s kapalinou, se kterou se manipuluje. Použití nesprávného materiálu nebo konfigurace může způsobit korozi, znečištění nebo chemické reakce, které mohou urychlit opotřebení a poškodit ventil.
Správný provoz
Ventil by měl být provozován v rámci svých specifikovaných teplotních a tlakových jmenovitých hodnot. Překročení těchto limitů může vést k poškození ventilu nebo jeho součástí. Kromě toho by se ventil neměl otevírat nebo zavírat násilím, protože by to mohlo způsobit poškození součástí ventilu.
Jak vybrat škrticí klapku
Velikost ventilu
První věc, kterou musíte zvážit, je velikost ventilu, který potřebujete. Měli byste zvolit ventil, který odpovídá velikosti vašeho potrubí a průtoku vašeho procesu. Pokud je ventil příliš malý, omezí průtok a způsobí pokles tlaku. Pokud je ventil příliš velký, zvýší se náklady na instalaci a nemusí být schopen zajistit přesnou kontrolu nad průtokem.
Materiál
Klapky se dodávají z různých materiálů, včetně nerezové oceli, litiny a pvc. Váš výběr materiálu bude záviset na typu kontrolované kapaliny nebo plynu a také na teplotě a tlaku procesu. Například nerezová ocel je oblíbenou volbou pro vysokoteplotní aplikace, zatímco PVC se často používá pro nízkoteplotní aplikace.
Typ disku
Kotouč je součástí škrticí klapky, která řídí průtok tekutiny. Existují dva hlavní typy disků: s jedním posunutím a s dvojitým posunutím. Jednotlivě ofsetové kotouče jsou běžněji používané a jsou obvykle levnější. Disky s dvojitým přesazením však poskytují lepší těsnění a jsou odolnější proti opotřebení.
Ukončete připojení
Klapky jsou k dispozici s řadou koncových připojení, včetně přírubových, závitových a svařovaných. Měli byste zvolit koncové připojení, které odpovídá potrubnímu systému, který používáte, a zajišťuje bezpečné a spolehlivé připojení.
Aktivace
Klapky lze ovládat ručně nebo pomocí pohonu. Pohon je elektrické, pneumatické nebo hydraulické zařízení, které automaticky otevírá a zavírá ventil. Typ pohonu, který si vyberete, bude záviset na vašich konkrétních požadavcích, jako je rychlost a přesnost ovládání ventilu.
aplikace
Nakonec byste měli zvážit konkrétní aplikaci, pro kterou potřebujete klapku. Pokud například používáte škrticí klapku pro zpracování potravin, měla by být vyrobena z materiálů schválených FDA a měla by být hygienická. Pokud používáte škrticí klapku pro chemické zpracování, měla by být odolná proti chemické korozi a schopná odolat prostředí s vysokým tlakem a vysokou teplotou.
Jak nainstalovat motýlový ventil
Připravte si materiály
Před instalací klapky se ujistěte, že máte všechny potřebné materiály a nástroje. To zahrnuje samotnou klapku, potrubí nebo armatury, montážní materiál a potřebné lepidlo nebo spojovací prvky. Je důležité zkontrolovat doporučení výrobce pro konkrétní materiály a nástroje, protože se mohou lišit podle typu a značky klapky.
Namontujte klapku
Nainstalujte klapku tak, že ji vyrovnáte s potrubím nebo armaturami a umístíte ji na požadované místo. Aplikujte tlak na škrticí klapku, aby sedla sedla a zajistila se správná poloha ventilu. Použijte potřebné lepidlo nebo upevňovací prvky k zajištění klapky na místě a ujistěte se, že je ventil v rovině a vodorovně.
Najděte oblast instalace
Určete místo, kde bude klapka instalována, a ujistěte se, že je tato oblast čistá a bez nečistot. Pokud je klapka instalována do potrubí, ujistěte se, že potrubí je čisté a bez jakýchkoli překážek nebo ucpání.
Sestavte klapku
Sestavte škrticí klapku vyrovnáním těla ventilu, rukojeti a sedel. Našroubujte rukojeť na tělo ventilu a ujistěte se, že je rukojeť bezpečně připevněna. Vyrovnejte sedla těla ventilu a vložte trubku nebo fitinky do těla ventilu.
Funkční princip motýlového ventilu
1. Obvykle se skládá z těla ventilu, rukojeti, sedla a trubky nebo armatur. Tělo ventilu je válcová skořepina, ve které je uložen mechanismus ventilu, a rukojeť je klínovitá součást, která se používá k otevírání a zavírání ventilu. Sedlo je pryžový nebo kovový kroužek, který sedí uvnitř těla ventilu a tvoří těsnění mezi tělem ventilu a potrubím nebo armaturami.
2. Když je rukojeť otočena, otáčí se klínovitá součást, která zase otáčí sedadla. Tato akce způsobí otevření ventilu a umožnění průtoku tekutiny potrubím nebo armaturami. Při otáčení rukojetí se zvyšuje tlak na sedla, což pomáhá udržovat těsné utěsnění mezi tělem ventilu a potrubím nebo armaturami. Při otočení rukojetí v opačném směru se tlak na sedla snižuje, což umožňuje uzavření ventilu. Škrtící klapka je navržena tak, aby představovala nenáročné na údržbu a nákladově efektivní řešení pro řízení průtoku kapaliny v různých aplikacích, včetně systémů pro zásobování vodou, odvodňování a vzduchotechniky.
