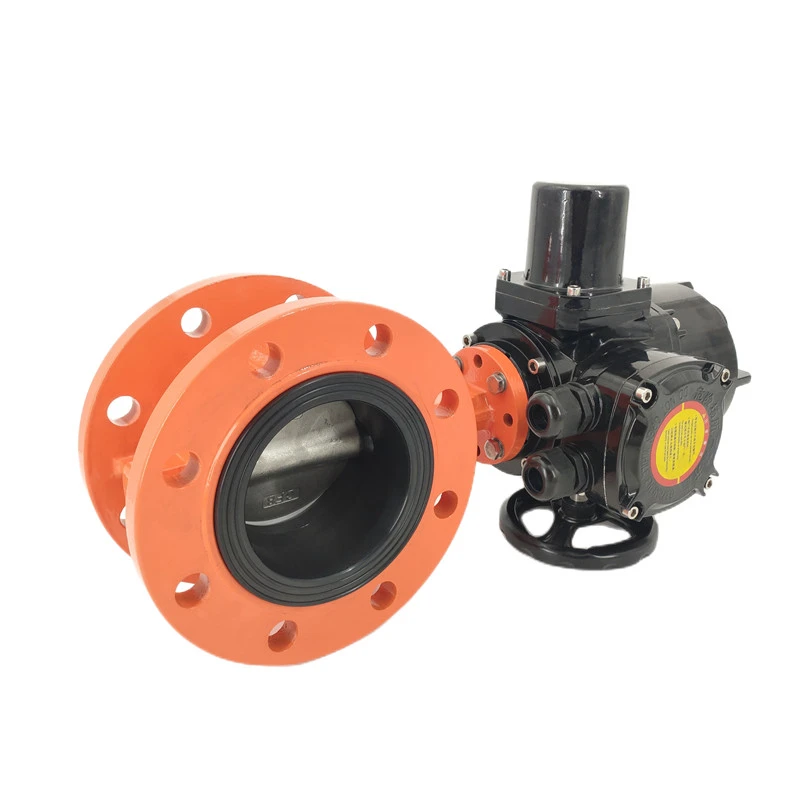

Motorizovaný klapkový ventil
Co je motorizovaný škrticí ventil?
Motorizovaný škrticí ventil je typ ventilu, který používá kotouč ve tvaru motýla k řízení toku tekutiny potrubím. Je ovládán elektromotorem, který umožňuje přesné ovládání otevírání a zavírání ventilu. Kotouč je umístěn kolmo k proudu tekutiny, když je ventil otevřený, a rovnoběžně s ním, když je ventil zavřený. Motorizované škrticí ventily se běžně používají v průmyslových aplikacích, kde je třeba účinně řídit velké objemy kapalin, jako například v úpravnách vody a systémech HVAC.
Výhody motorizované klapky
Snadné ovládání
Motorizované klapky se velmi snadno ovládají. Mohou být ovládány na dálku pomocí elektrických nebo pneumatických signálů, což uživatelům umožňuje nastavit polohu ventilu na dálku.
Vylepšené řízení procesu
Motorizované klapky mohou být integrovány do automatizovaných systémů, které poskytují přesnou kontrolu nad průtokem kapalin. To zajišťuje, že proces je konzistentní a produkty jsou vysoké kvality.
Méně úniků
Motorizované ovládání ventilu eliminuje potřebu ručního nastavení, které může často vést k netěsnostem v důsledku chyb obsluhy. To zase vede ke snížení nákladů na údržbu a zlepšuje spolehlivost ventilu.
Nákladově efektivní
Motorizované klapky nabízejí cenově výhodné řešení pro řízení toku procesu, protože vyžadují minimální údržbu, mají dlouhou životnost a poskytují spolehlivý provoz.
Proč nás vybrat?
Vysoká kvalita
Naše produkty jsou vyráběny nebo prováděny podle velmi vysokých standardů, za použití těch nejlepších materiálů a výrobních procesů.
24h online služba
Snažíme se reagovat na všechny problémy do 24 hodin a naše týmy jsou vám vždy k dispozici v případě jakékoli nouze.
Kontrola kvality
Máme profesionální personál, který monitoruje výrobní proces, kontroluje produkty a zajišťuje, že konečný produkt splňuje požadované standardy úrovně kvality, pokyny a specifikace.
Bohaté zkušenosti
Náš zkušený personál, který se věnuje přísné kontrole kvality a pozornému zákaznickému servisu, je vždy k dispozici, aby probral vaše požadavky a zajistil úplnou spokojenost zákazníků.
Elektricky ovládaná klapka
Elektricky ovládané klapky jsou navrženy tak, aby poskytovaly přesnou a účinnou regulaci průtoku. Tyto ventily používají elektromotor k ovládání kotouče ventilu, který je umístěn mezi dvěma přírubami. Tyto klapky se běžně používají v chemických, farmaceutických, vodárenských a vzduchotechnických aplikacích.
Hydraulicky ovládaná klapka
Hydraulicky ovládané škrticí ventily se používají v aplikacích, kde je třeba řídit vysokotlaké kapaliny. Tyto klapky využívají hydraulický tlak k ovládání kotouče ventilu, který je umístěn mezi dvěma přírubami. Hydraulický pohon ventilu poskytuje rychlé a přesné řízení průtoku, takže je ideální pro použití v ropném a plynárenském, chemickém a energetickém průmyslu.
Pneumaticky ovládaná klapka
Pneumaticky ovládané klapky jsou navrženy tak, aby poskytovaly spolehlivou a rychlou regulaci průtoku. Tyto ventily používají stlačený vzduch k ovládání kotouče ventilu, který je umístěn mezi dvěma přírubami. Pneumaticky ovládané škrticí ventily se běžně používají v chemických, farmaceutických, potravinářských a nápojových aplikacích, v úpravě vody a v aplikacích HVAC.

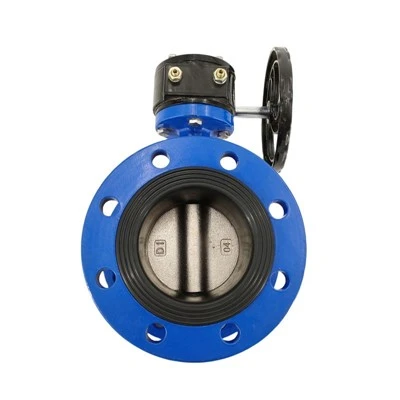

Převodovka ovládaná klapka
Škrtící klapky ovládané ozubeným kolem jsou navrženy pro aplikace, kde je pro ovládání ventilu vyžadován vysoký točivý moment. Tyto ventily používají převodový mechanismus k ovládání kotouče ventilu, který je umístěn mezi dvěma přírubami. Ozubené klapky se běžně používají v chemickém, ropném a plynárenském průmyslu a v energetice.
Materiál motorizované klapky
Materiál motorizovaných klapek se může lišit v závislosti na konkrétní aplikaci. Těleso a talíř ventilu mohou být vyrobeny z nerezové oceli, uhlíkové oceli, železa nebo jiných slitin na základě požadované chemické odolnosti a teplotního rozsahu. Sedlo ventilu je obvykle vyrobeno z elastomerů, jako je epdm, buna-n nebo viton, aby zajistilo těsné utěsnění. Pohon, který je zodpovědný za otevírání a zavírání ventilu, může být vyroben z hliníku, nerezové oceli nebo litiny.
Aplikace motorového škrtícího ventilu
Úpravny vody
V úpravnách vody se motorizované klapky používají pro různé účely, jako je řízení průtoku vody, regulace tlaku a udržování kvality vody. Tyto ventily se také používají pro řízení průtoku v zavlažovacích systémech, bazénech a dalších aplikacích souvisejících s vodou.
Chemické a petrochemické závody
Motorové klapky se používají v chemických a petrochemických závodech k řízení toku chemických a ropných produktů. Používají se také k regulaci tlaku, teploty a průtoku chemických produktů, což pomáhá udržovat bezpečnost a účinnost zařízení.
Rafinérie ropy a plynu
Motorizované škrticí klapky hrají v ropných a plynových rafineriích klíčovou roli. Používají se k řízení toku různých plynů, kapalin a chemikálií, což pomáhá udržovat rovnováhu tlaku a teploty v systému. Tyto ventily se také používají v potrubích k regulaci toku ropy, zemního plynu a dalších uhlovodíkových produktů.
Závody na zpracování potravin
Motorizované škrticí ventily se používají v potravinářských provozech k řízení toku různých tekutin a plynů, včetně vody, vzduchu a páry. Tyto ventily pomáhají udržovat kvalitu a bezpečnost potravinářských produktů regulací teploty a tlaku v různých fázích vaření nebo zpracování.
HVAC systémy
Motorizované škrticí ventily se používají v systémech HVAC k regulaci průtoku vzduchu, vody a chladiva v systému. Tyto ventily pomáhají udržovat teplotu, vlhkost a přívod vzduchu do různých částí budovy, což zlepšuje celkový komfort a energetickou účinnost systému.
Proces motorizovaného klapkového ventilu
Výběr komponentů ventilů
Prvním krokem je výběr různých součástí, které budou tvořit ventil. To zahrnuje tělo ventilu, disk, vřeteno, pohon a příslušenství, jako jsou koncové spínače, solenoidové ventily a polohovače. Tyto komponenty musí být vzájemně kompatibilní a navrženy tak, aby splňovaly specifické požadavky aplikace.
Návrh a výroba tělesa ventilu
Těleso ventilu je obvykle vyrobeno z litiny, ocelolitiny nebo nerezové oceli. Konstrukce těla ventilu je kritická, protože určuje velikost a tvar průtokového kanálu, což ovlivňuje průtokovou rychlost a tlakové charakteristiky ventilu. Těleso ventilu je vyrobeno technikou odlévání nebo obrábění.
Montáž součástí ventilu
Jakmile jsou všechny komponenty vybrány a vyrobeny, jsou sestaveny dohromady. Kotouč je připevněn ke stonku, který je připojen k pohonu. Příslušenství se nainstaluje a připojí k pohonu, který se poté namontuje na tělo ventilu.
Kalibrace a testování
Před uvedením ventilu do provozu je nutné jej zkalibrovat a otestovat, aby bylo zajištěno, že funguje správně. Pohon je naprogramován tak, aby pracoval ve specifikovaném regulačním rozsahu a ventil je testován na těsnost, správný průtok a pokles tlaku.
Instalace a uvedení do provozu
Jakmile je ventil otestován a zkalibrován, lze jej nainstalovat a uvést do provozu. Ventil se obvykle instaluje mezi dvě příruby v potrubí a je připojen k řídicímu systému. Řídicí systém je nakonfigurován a testován tak, aby bylo zajištěno, že ventil funguje správně a splňuje požadavky aplikace.
Součásti motorizovaného škrtícího ventilu
Těleso ventilu
Tělo ventilu je hlavní součástí škrticí klapky a je zodpovědné za uložení všech ostatních součástí. Obvykle má kruhový tvar a je vyroben z materiálů, jako je litina, nerezová ocel nebo uhlíková ocel.
Disk
Disk je komponenta, která řídí tok tekutiny tělem ventilu. Jedná se o plochou kruhovou desku, která je připevněna k hřídeli. Když se hřídel otáčí, kotouč se otáčí s ním a otevírá nebo zavírá ventil.
Těsnění stonku
Těsnění vřetene je těsnění umístěné v horní části těla ventilu, kde vstupuje hřídel. Zabraňuje úniku kapaliny z těla ventilu podél hřídele.
Příruba
Příruba je součást, která se používá k připojení ventilu k potrubí. Obvykle je vyroben ze stejného materiálu jako tělo ventilu a je navržen tak, aby odolal tlaku a teplotě tekutiny protékající potrubím.
těsnění
Těsnění se používají k zajištění těsného utěsnění mezi tělesem ventilu a kotoučem, aby se zabránilo únikům. Obvykle jsou vyrobeny z pryže nebo syntetických materiálů a jsou umístěny po obvodu disku.
Ložiska
Ložiska poskytují oporu hřídeli a kotouči a umožňují jim plynulé otáčení. Obvykle jsou vyrobeny z bronzu nebo nerezové oceli a jsou namontovány na těle ventilu.
Pohon
Pohon je komponenta, která poskytuje rotační sílu potřebnou k otevření nebo zavření ventilu. Může být poháněn elektřinou, vzduchem nebo hydraulickým tlakem.
Hřídel
Hřídel je součást, která spojuje disk s pohonem. Obvykle je vyroben z nerezové oceli nebo uhlíkové oceli a je navržen tak, aby vydržel vysoký krouticí moment generovaný pohonem.
Údržba motorového škrtícího ventilu
Mazání
Pravidelně kontrolujte mazání ventilu. Disk a hřídel je třeba promazat, aby se zabránilo korozi a zajistil správný pohyb. Používejte vhodné mazivo podle doporučení výrobce.
Čištění
Udržujte ventil v čistotě odstraněním všech nečistot, nečistot nebo usazenin, které se nahromadily na disku nebo uvnitř potrubí. To lze provést otřením ventilu nebo použitím čisticího roztoku.
Inspekce
Pravidelně ventil kontrolujte, abyste zjistili jakékoli známky opotřebení, jako jsou praskliny nebo koroze. Zkontrolujte také vyrovnání disku, abyste zajistili správné uzavření a že ventil neteče.
Utahování
Zkontrolujte šrouby a matice, které spojují ventil s potrubím, a ujistěte se, že jsou utaženy doporučeným momentem. Uvolněné šrouby mohou způsobit poruchu ventilu, což může vést k netěsnostem nebo poškození.
Kalibrace
Ventil pravidelně kalibrujte, abyste se ujistili, že se správně otevírá a zavírá. Nastavení kalibrace se bude lišit v závislosti na aplikaci, proto se řiďte pokyny výrobce.
Údržba motoru
Udržujte motor, který ovládá ventil, kontrolou jeho kabeláže, kartáčů a ložisek. Vyměňte všechny poškozené díly a ujistěte se, že motor správně funguje.
Správná instalace
Jedním z nejdůležitějších opatření u motorizovaných klapek je správná instalace. Je důležité se ujistit, že je ventil správně nainstalován a v souladu s pokyny výrobce. Nesprávná instalace může vést k netěsnostem, zaseknutí nebo dokonce náhlému selhání ventilu, což může způsobit vážné problémy v průmyslovém procesu. Proto je důležité zajistit, aby ventil instaloval kvalifikovaný odborník.
Pravidelná údržba
Dalším důležitým opatřením je pravidelná údržba. Motorizované klapky by měly být pravidelně kontrolovány a udržovány, aby bylo zajištěno, že správně fungují. To zahrnuje kontrolu tělesa ventilu, disku, vřetena, těsnění a ložisek, zda nevykazují známky opotřebení nebo poškození. Pokud jsou zjištěny nějaké problémy, měly by být okamžitě řešeny dříve, než způsobí další poškození nebo povedou k selhání ventilu.
Správná úprava
Motorizované klapky musí být správně seřízeny, aby bylo zajištěno, že fungují přesně a efektivně. Nesprávné nastavení může způsobit poruchu nebo selhání ventilu. Je důležité dbát na to, aby byl ventil seřízen podle pokynů výrobce a aby byl pravidelně kontrolován, zda zůstává správně seřízen.
Teplotní a tlakové limity
Motorizované klapky mají specifické teplotní a tlakové limity, které zvládnou. Je důležité se ujistit, že ventil je navržen pro specifickou teplotu a tlak kapaliny nebo plynu, který má ovládat. Použití ventilu mimo jeho teplotní nebo tlakové limity může způsobit jeho selhání, což může být nebezpečné pro pracovníky a zařízení.
Správné bezpečnostní vybavení
Při práci s motorizovanými klapkami je třeba vždy používat správné bezpečnostní vybavení. To zahrnuje rukavice, brýle a ochranný oděv. To ochrání pracovníky před zraněním v případě nehody.
Jak vybrat motorový klapkový ventil
Velikost a typ ventilu
Prvním krokem při výběru motorizované klapky je určit velikost a typ ventilu, který požadujete. Velikost ventilu by měla být určena průtokem, který je třeba řídit nebo regulovat. Typ ventilu by měl být vybrán na základě požadavků aplikace, jako je typ kapaliny, teplotní rozsah a jmenovitý tlak.
Typ pohonu
Dalším faktorem, který je třeba zvážit, je typ pohonu, který bude použit k ovládání ventilu. Existují tři hlavní typy pohonů – elektrické, pneumatické a hydraulické. Výběr pohonu bude záviset na požadavcích aplikace, jako je rychlost a krouticí moment požadované pro ovládání, dostupnost zdroje energie a prostředí, ve kterém bude ventil fungovat.
Možnosti přizpůsobení
Dalším důležitým faktorem, který je třeba zvážit, jsou možnosti přizpůsobení dostupné u motorizované klapky. V závislosti na požadavcích aplikace může být nutné upravit ventil pomocí funkcí, jako je mechanismus zabezpečený proti selhání, zpětná vazba polohy a ovládání rychlosti. Je důležité zvážit, jaké možnosti přizpůsobení jsou k dispozici a jak ovlivní výkon a cenu ventilu.
Materiálová konstrukce
Důležitým hlediskem je také materiálová konstrukce ventilu. Materiál by měl být zvolen na základě typu tekutiny, která bude ventilem protékat, a požadavků na teplotu a tlak. Mezi běžné materiály používané při konstrukci motorizovaných klapek patří nerezová ocel, uhlíková ocel a pvc.
Jak nainstalovat motorizovaný klapkový ventil
Připravte si materiály
Před instalací motorizované klapky se ujistěte, že máte všechny potřebné nástroje a materiály. To zahrnuje motorizovanou klapku, montážní materiál a veškeré potřebné lepidlo nebo spojovací prvky. Je důležité zkontrolovat doporučení výrobce pro konkrétní nástroje a materiály, protože se mohou lišit podle typu a značky motorizované klapky.
Najděte oblast instalace
Určete místo, kde bude motorová klapka instalována, a ujistěte se, že je tato oblast čistá a bez nečistot. Pokud je motorová klapka instalována do potrubí, ujistěte se, že je potrubí čisté a bez jakýchkoli překážek nebo ucpání.
Sestavte motorizovanou klapku
Sestavte motorizovanou klapku vyrovnáním těla ventilu, kapoty a sedel. Našroubujte víko na tělo ventilu a ujistěte se, že je víko bezpečně připevněno. Vyrovnejte sedla těla ventilu a vložte trubku nebo fitinky do těla ventilu.
Namontujte motorizovanou klapku
Nainstalujte motorizovanou klapku tak, že ji vyrovnáte s potrubím nebo armaturami a umístíte ji na požadované místo. Aplikujte tlak na motorizovanou klapku, aby sedla sedla a zajistila se správná poloha ventilu. Použijte potřebné lepidlo nebo upevňovací prvky k zajištění motorizované klapky na místě a ujistěte se, že je ventil ve vodorovné poloze a vodorovně.
Funkční princip Motorizovaný škrticí ventil
Princip činnosti motorizované klapky je založen na použití elektromotoru k pohonu otevírání a zavírání ventilu. Motorizovaný škrticí ventil je typ automatického ventilu, který používá elektrické signály k řízení toku tekutiny potrubím nebo systémem. Obvykle se skládá z těla ventilu, motoru, převodovky a hnacího hřídele. Těleso ventilu je válcové pouzdro, ve kterém je uložen mechanismus ventilu, a motor je malý elektromotor, který je namontován uvnitř těla ventilu. Převodovka je sada ozubených kol, která spojuje motor s mechanismem ventilu, a hnací hřídel je tyč, která se táhne od motoru k mechanismu ventilu.
