Pneumatický klapkový ventil
Co je pneumatický škrticí ventil?
Pneumatický škrticí ventil je typ ventilu, který využívá tlak vzduchu k řízení toku tekutin potrubím nebo trubicí. Skládá se z kotouče nebo desky, která se otáčí kolem středové osy a řídí množství tekutiny, která prochází ventilem. Ventil je typicky ovládán pomocí pneumatického pohonu, který otevírá nebo zavírá ventil na základě změn tlaku vzduchu.
Výhody pneumatického škrtícího ventilu
Rychlá a snadná obsluha
Pneumatické klapky lze rychle a snadno otevřít nebo zavřít jednoduchým otočením kliky nebo stisknutím tlačítka. Díky tomu jsou ideální pro aplikace, kde je kritická rychlá odezva, například v nouzových situacích.
Nízká údržba
S menším počtem dílů než většina ostatních typů ventilů vyžadují pneumatické klapky méně údržby a je méně pravděpodobné, že selžou. Jsou také méně náchylné na opotřebení, korozi a netěsnosti.
Jednoduchý design
Pneumatické klapky mají jednoduchý design, takže je lze snadno instalovat a integrovat do stávajících systémů. Zabírají také méně místa než jiné typy ventilů, takže jsou ideální pro aplikace s omezeným prostorem.
Možnosti koncového spínače
Pneumatické klapky mohou být vybaveny koncovými spínači, které poskytují zpětnou vazbu o poloze ventilu, což umožňuje lepší řízení procesu a automatizaci.
Proč nás vybrat?
Vysoká kvalita
Naše produkty jsou vyráběny nebo prováděny podle velmi vysokých standardů, za použití těch nejlepších materiálů a výrobních procesů.
24h online služba
Snažíme se reagovat na všechny problémy do 24 hodin a naše týmy jsou vám vždy k dispozici v případě jakékoli nouze.
Kontrola kvality
Máme profesionální personál, který monitoruje výrobní proces, kontroluje produkty a zajišťuje, že konečný produkt splňuje požadované standardy úrovně kvality, pokyny a specifikace.
Bohaté zkušenosti
Náš zkušený personál, který se věnuje přísné kontrole kvality a pozornému zákaznickému servisu, je vždy k dispozici, aby probral vaše požadavky a zajistil úplnou spokojenost zákazníků.

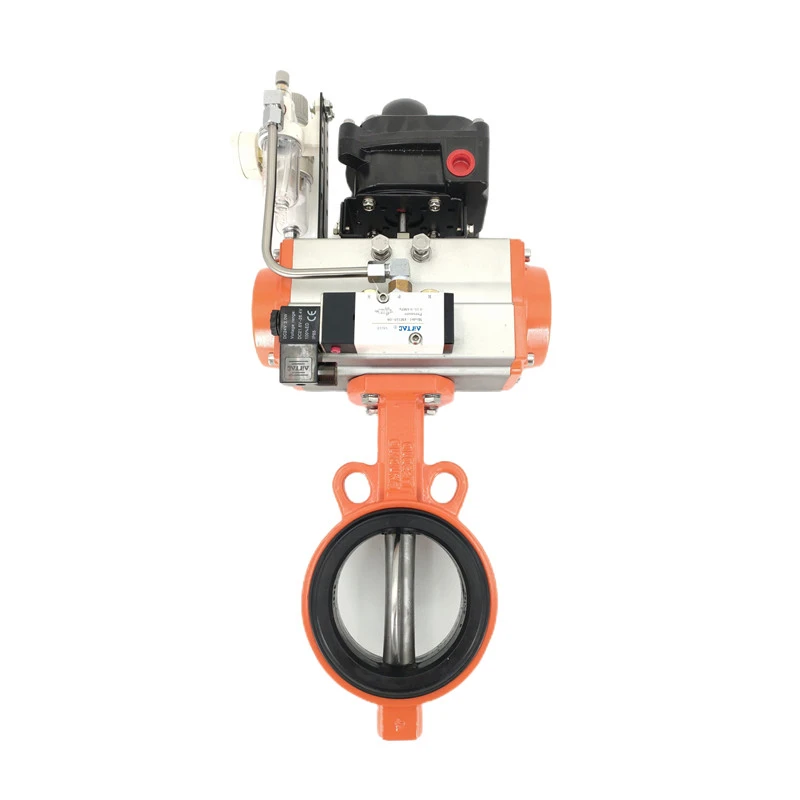

Motýlkový ventil ve tvaru plátku
Škrtící klapka ve tvaru plátku je nejběžnějším typem klapky používané ve většině aplikací. Tento ventil je vložen mezi dvě příruby, což usnadňuje instalaci mezi potrubí. Kotouč ventilu je umístěn ve středu potrubí a lze jej otevřít nebo zavřít o čtvrtinu otáčky pohonu. Tento typ ventilu se používá ve středotlakých a nízkoteplotních aplikacích.
Uzavírací klapka ve tvaru oka
Uzavírací klapky ve tvaru očka jsou svým designem podobné ventilům ve stylu destiček, ale mají na těle ventilu výstupky, které lze použít k zajištění ventilu k potrubí. Tato oka jsou opatřena závitem a šrouby se používají k připevnění ventilu k potrubí. Očkové ventily se používají ve vysokotlakých aplikacích a vyžadují méně místa k instalaci než ventily typu plátků.

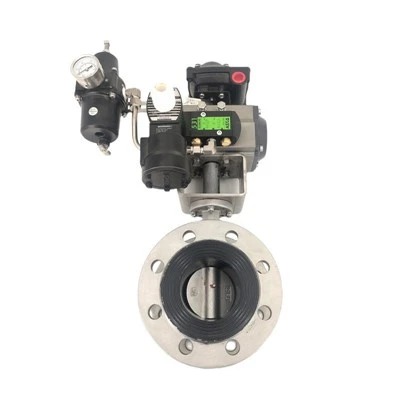

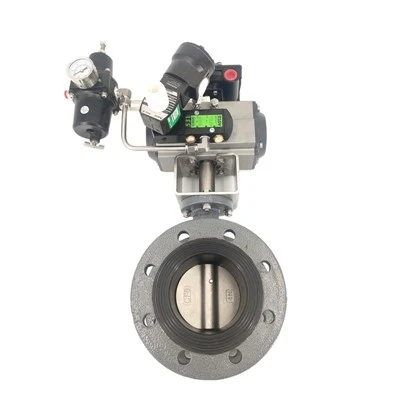

Přírubový klapkový ventil
Přírubový škrticí ventil je podobný ventilu typu destičky, ale má na obou stranách příruby, které lze přišroubovat k potrubí. Tento typ ventilu se používá ve vysokotlakých a vysokoteplotních aplikacích, kde je třeba ventil bezpečně připojit k potrubí.
Vysoce výkonný škrticí ventil
Vysoce výkonné klapky jsou určeny pro náročnější aplikace, kde je nutné těsné uzavření. Tyto ventily používají spíše kovová sedla než elastomery a zvládnou vyšší teploty a tlaky než standardní klapky. Vysoce výkonné klapky se používají v průmyslových odvětvích, jako je výroba energie, ropa a chemické zpracování.
Materiál pneumatického škrtícího ventilu
Materiál použitý pro pneumatické klapky se liší podle konkrétní aplikace. Obecně jsou tělesa klapek vyrobena z litiny, tvárné litiny, uhlíkové oceli, nerezové oceli nebo plastu. Těsnicí materiály sedla a kotouče mohou zahrnovat epdm, nbr, ptfe, kov nebo kombinace těchto materiálů. Volbu materiálu ovlivňují faktory jako teplota, tlak, média, korozní prostředí a hygienické požadavky.
Aplikace pneumatického škrtícího ventilu
Chemický průmysl
Pneumatické klapky jsou široce používány v chemickém průmyslu k řízení toku chemikálií a rozpouštědel. V těchto aplikacích se ventily používají k zabránění úniku chemikálií nebo jejich proudění nesprávným směrem, což může způsobit vážné problémy, jako je kontaminace nebo nehody.
Farmaceutický průmysl
Pneumatické klapky se také používají ve farmaceutickém průmyslu k řízení toku tekutin a plynů v různých procesech. V těchto aplikacích se ventily používají k udržení přísných hygienických podmínek a k zabránění jakékoli kontaminaci produktů.
Potravinářský a nápojový průmysl
Pneumatické klapky se široce používají v potravinářském a nápojovém průmyslu k řízení toku tekutin v různých procesech, jako je míchání, balení a čištění. Tyto ventily jsou navrženy tak, aby splňovaly přísné hygienické normy vyžadované v těchto průmyslových odvětvích.
HVAC průmysl
Pneumatické klapky se používají v systémech HVAC (topení, ventilace a klimatizace) k regulaci průtoku vzduchu a vody. V těchto aplikacích se ventily používají k řízení úrovně teploty a vlhkosti v různých zónách budovy.
Úpravny vody
Pneumatické klapky se používají v úpravnách vody k řízení průtoku vody a chemikálií v různých procesech, jako je filtrace, dezinfekce a sedimentace. Tyto ventily jsou navrženy tak, aby vydržely korozivní prostředí a zajistily spolehlivý provoz.
Ropný a plynárenský průmysl
Pneumatické klapky se používají v ropném a plynárenském průmyslu k řízení toku tekutin a plynů v různých procesech, jako je vrtání, rafinace a doprava. Tyto ventily jsou navrženy tak, aby vydržely vysoké tlaky a teploty a zajistily bezpečný a spolehlivý provoz.
Otevření ventilu
K otevření ventilu obdrží pohon signál z řídicího systému, který poté aplikuje tlak vzduchu na válec. Válec převádí tento tlak na lineární pohyb, který tlačí na dřík ventilu, čímž se disk otáčí ve směru hodinových ručiček a tím se ventil otevře.
Regulace průtoku
Jakmile je ventil otevřený, reguluje průtok ovládáním úhlu kotouče. Kotouč lze otočit až o 90 stupňů, aby se ventil buď úplně otevřel nebo úplně zavřel, nebo v jakékoli poloze mezi tím, aby se umožnil regulovaný průtok.
Usměrňování toku
Kotouč ventilu může být navržen tak, aby řídil tok tekutiny potrubím. Kotouč může být například tvarován tak, aby bylo zajištěno, že proudění je směrováno z jedné strany ventilu na druhou, čímž se snižuje turbulence a minimalizuje se dopad proudění na potrubí.
Zavření ventilu
K uzavření ventilu obdrží pneumatický pohon další signál, který následně sníží tlak vzduchu ve válci. Pružina uvnitř pohonu tlačí dřík ventilu zpět do jeho původní polohy, což způsobí, že se disk otáčí proti směru hodinových ručiček, čímž se ventil uzavře.
Sledování
Kromě regulace průtoku tekutiny může ventil také poskytovat zpětnou vazbu řídicímu systému o podmínkách procesu. Může například indikovat polohu ventilu, tlak v potrubí a teplotu.
Součásti pneumatického škrtícího ventilu
Tělo
Tělo ventilu je vnější pouzdro, ve kterém jsou umístěny ostatní součásti. Obvykle je vyroben z litiny, nerezové oceli nebo plastu, v závislosti na aplikaci.
Disk
Disk je plochá, kruhová součást, která reguluje tok tekutin, plynů a kalů. Obvykle se vyrábí z kovu nebo syntetických materiálů, jako je ptfe nebo epdm.
Zastavit
Dřík je komponenta, která spojuje disk s pohonem. Řídí pohyb disku a může být navržen pro různé provozní podmínky, jako je vysoký tlak nebo vysoká teplota.
Pohon
Pohon je součástí ventilu, který ovládá otevírání a zavírání disku. Obvykle je poháněn stlačeným vzduchem nebo plynem a lze jej ovládat dálkově nebo ručně.
těsnění
Těsnění jsou součásti, které zabraňují úniku kolem ventilu. Obvykle jsou vyrobeny z pryže nebo jiných elastomerů a jsou navrženy tak, aby vydržely specifickou tekutinu nebo plyn proudící ventilem.
Ložiska
Ložiska jsou součásti, které podpírají vřeteno a kotouč a umožňují jejich hladké otáčení. Obvykle jsou vyrobeny z kovu nebo plastu a jsou navrženy pro nízké tření, aby se snížilo opotřebení.
Údržba pneumatického škrtícího ventilu
Pravidelně kontrolujte sedla ventilů
Sedla ventilů jsou zodpovědná za utěsnění ventilu a zabránění úniku. Pokud dojde k poškození nebo opotřebení sedel ventilů, může dojít k netěsnostem. Pravidelná kontrola opotřebení sedel ventilů je důležitá, aby se zabránilo únikům.
Namažte ventil
Mazání pneumatické klapky pomáhá předcházet korozi a snižuje opotřebení pohyblivých částí. Používejte vysoce kvalitní mazivo, které je kompatibilní s materiálem ventilu.
Zkontrolujte pohon
Pohon je zodpovědný za otevírání a zavírání ventilu. Pravidelně kontrolujte akční člen, zda nejeví známky poškození nebo opotřebení. Pravidelným testováním jeho funkce se ujistěte, že aktuátor funguje správně.
Vyčistěte tělo ventilu
Je důležité pravidelně čistit tělo ventilu, aby se zabránilo hromadění usazenin nebo nečistot. K čištění těla ventilu použijte jemný čisticí prostředek a vodu.
Zkontrolujte přívod vzduchu
Pro provoz pneumatické klapky je nezbytný přívod vzduchu. Ujistěte se, že přívod vzduchu je čistý a suchý a že tlak je v doporučeném rozsahu.
Otestujte ventil
Je důležité provádět pravidelné testy pneumatické klapky, abyste se ujistili, že funguje správně. Otestujte ventil alespoň jednou ročně, abyste se ujistili, že funguje správně.
Instalace
Je nezbytné zajistit, aby byl ventil správně nainstalován. Ventil by měl být instalován v čistém a suchém prostředí a neměl by být vystaven extrémním teplotám, slunečnímu záření nebo korozivním/nečistým plynům.
Provozní prostředí
Provozní prostředí by nemělo obsahovat žádné překážky, úlomky nebo jakýkoli jiný materiál, který by mohl bránit hladkému provozu ventilu. Kromě toho by ventily neměly být vystaveny vysokému tlaku, náhlým změnám tlaku nebo vysokému průtoku, protože to může ventil poškodit.
Pravidelná údržba
Pravidelná údržba ventilu je nezbytná pro jeho bezproblémový chod a dlouhou životnost. Ventil by měl být pravidelně čištěn a mazán a jakékoli opotřebované nebo poškozené díly by měly být neprodleně vyměněny.
Bezpečnostní vybavení
Vždy zajistěte, aby obsluha měla při manipulaci a obsluze ventilu vhodné bezpečnostní vybavení. To může zahrnovat rukavice, ochranu očí/uší a dýchací masky, aby se zabránilo zranění nebo vystavení nebezpečným částicím.
Nouzové vypnutí
Ventil by měl být vybaven nouzovým vypínacím mechanismem, který lze aktivovat v případě jakékoli poruchy nebo nouzového stavu. Tento mechanismus zajišťuje automatické uzavření ventilu, čímž se zabrání jakémukoli poškození systému.
Velikost a typ ventilu
První věc, kterou musíte udělat, je určit velikost a typ klapky, kterou potřebujete. Zvažte průtok, tlak a teplotu média, se kterým manipulujete, stejně jako velikost potrubí a typ připojení. Motýlkové ventily se dodávají v různých velikostech, v průměru od několika palců do několika stop. Nejběžnějšími typy škrticích klapek jsou destičky, výstupky a příruby.
Materiál
Vyberte materiál ventilu, který je kompatibilní s médiem, se kterým budete manipulovat. Mezi běžné materiály patří nerezová ocel, uhlíková ocel, litina a plast. Faktory, jako je teplota, tlak a chemické složení média, mohou ovlivnit volbu materiálu.
Pohon ventilu
Pneumatický pohon je jednou z nejoblíbenějších možností pro klapky. K otevírání a zavírání ventilu používá stlačený vzduch, takže je ideální pro automatizované procesy. Zvažte velikost a typ pohonu potřebného k zajištění správné funkce ventilu. Pohony jsou k dispozici v různých velikostech, od malých po velké, a mohou být dvojčinné nebo vratné.
Požadavky na krouticí moment
Dalším kritickým faktorem je krouticí moment potřebný k otevření a zavření ventilu. Ujistěte se, že jste vybrali ventil s dostatečným kroutícím momentem, aby zvládl požadovaný tlak a průtok. Nedostatečný krouticí moment může vést k tomu, že se ventil zcela neuzavře, což má za následek únik, zatímco nadměrný krouticí moment může způsobit mechanické poškození ventilu nebo pohonu.
Certifikace a shoda
Zkontrolujte, zda ventil vyhovuje příslušným průmyslovým normám, jako je American petroleum Institute (api) nebo mezinárodní normalizační organizace (iso). Hledejte certifikační značky, abyste se ujistili, že ventil splňuje tyto normy a že zvládne specifická média a podmínky, ve kterých bude používán.
Údržba a oprava
Vyberte ventil, který se snadno udržuje a opravuje. Ventil by měl mít jednoduché, přístupné části, které lze v případě poškození nebo opotřebení snadno vyměnit. Pokud je to možné, hledejte ventily, které mají dlouhou životnost a vyžadují minimální údržbu.
Jak nainstalovat pneumatický klapkový ventil
Připravte si materiály
Před instalací pneumatické klapky se ujistěte, že máte všechny potřebné nástroje a materiály. To zahrnuje pneumatický škrticí ventil, montážní materiál a veškeré potřebné lepidlo nebo spojovací prvky. Je důležité zkontrolovat doporučení výrobce pro konkrétní nástroje a materiály, protože se mohou lišit podle typu a značky pneumatické klapky.
Najděte oblast instalace
Určete místo, kde bude pneumatická klapka instalována, a ujistěte se, že je oblast čistá a bez nečistot. Pokud je pneumatická klapka instalována do potrubí, ujistěte se, že je potrubí čisté a bez jakýchkoli překážek nebo ucpání.
Sestavte pneumatickou klapku
Sestavte pneumatickou klapku vyrovnáním těla ventilu, kapoty a sedel. Našroubujte víko na tělo ventilu a ujistěte se, že je víko bezpečně připevněno. Vyrovnejte sedla těla ventilu a vložte trubku nebo fitinky do těla ventilu.
Namontujte pneumatický škrticí ventil
Nainstalujte pneumatickou klapku tak, že ji vyrovnáte s potrubím nebo armaturami a umístíte ji na požadované místo. Tlakem na pneumatický škrticí ventil usaďte sedla a ujistěte se, že je ventil správně umístěn. Použijte potřebné lepidlo nebo upevňovací prvky k zajištění pneumatické klapky na místě a ujistěte se, že je ventil v rovině a vodorovně.
Princip funkce Pneumatický klapkový ventil
Pneumatický škrticí ventil je ručně ovládaný ventil, který používá pneumatický pohon k řízení toku tekutiny potrubím nebo systémem. Obvykle se skládá z těla ventilu, rukojeti, víka a pneumatického ovladače. Tělo ventilu je válcové pouzdro, ve kterém je uložen mechanismus ventilu, a rukojeť je klínovitá součást, která se používá k otevírání a zavírání ventilu. . Kapota je objímkový komponent, který sedí na těle ventilu a tvoří těsnění mezi tělem ventilu a potrubím nebo armaturami. Pneumatický pohon je válcová součást, která je připevněna k tělesu ventilu a obsahuje píst, který je aktivován stlačeným vzduchem.
