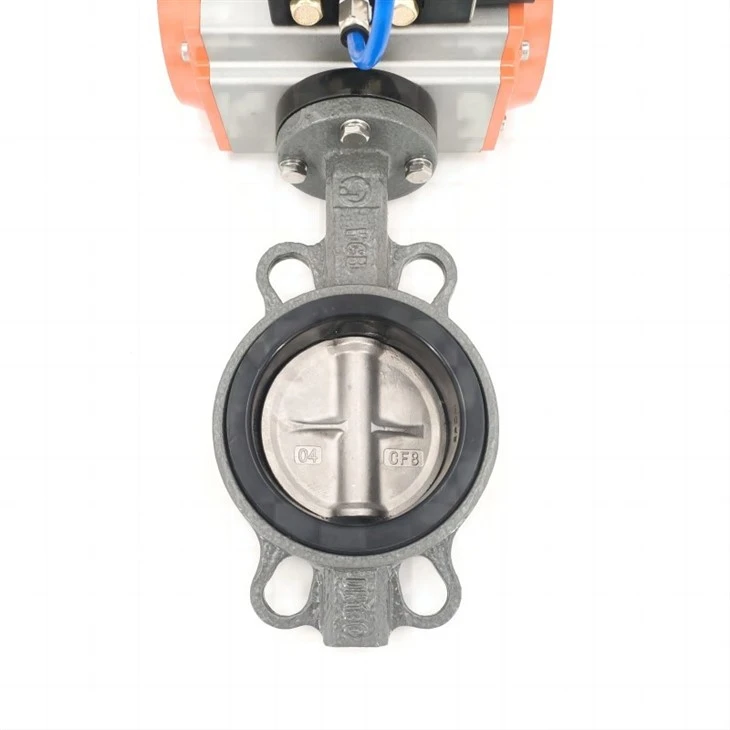

Pneumatic Wafer Type Cast Steel Butterfly Valve

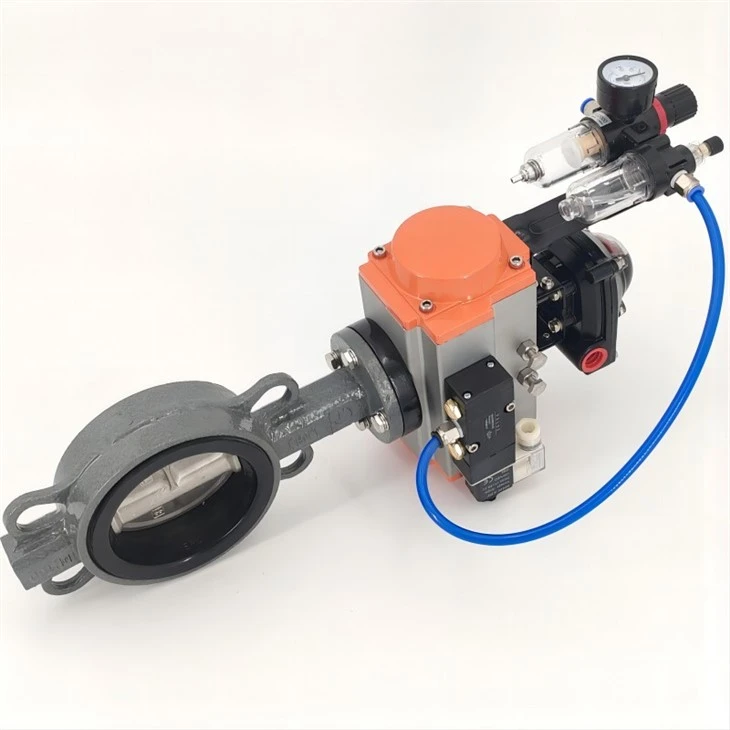

Pneumatic Wafer Type Cast Steel Butterfly Valve
Pneumatic Wafer Type Cast Steel Butterfly Valve
Pneumatic Wafer Type Cast Steel Butterfly Valve

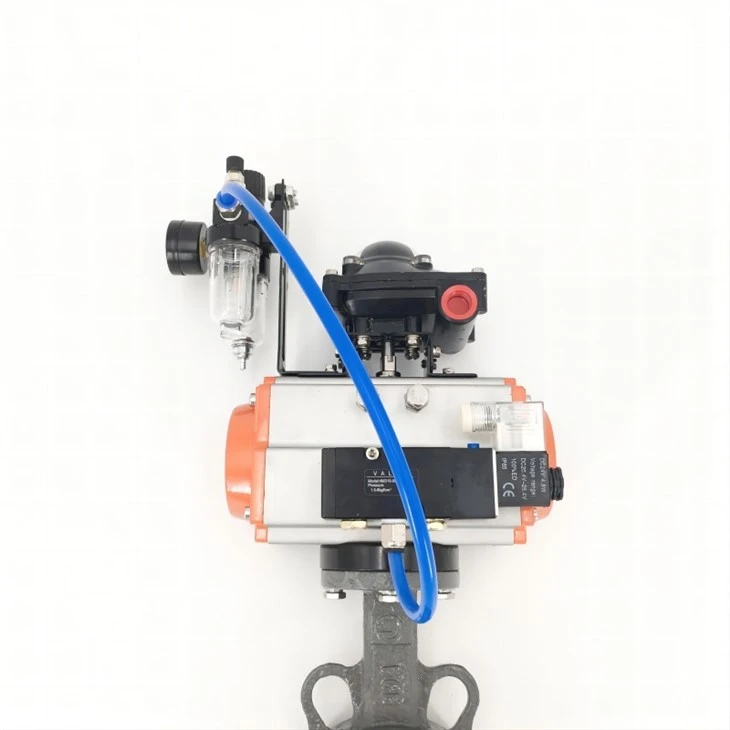

Pneumatic Wafer Type Cast Steel Butterfly Valve

Pneumatický klapkový ventil typu plátkové lité oceli

Model produktu: D671X-16C
Materiál těla ventilu: tvárná litina/WCB/304/316L atd.
Materiál ventilové desky: 304/316L/2507/1.4529/C958 atd.
Materiál těsnění: EPDM/NBR/PTFE/X7 atd.

Odeslat dotaz

Představení produktu

Model produktu	D671X-16C
Materiál těla ventilu	Tvárná litina/WCB/304/316L atd.
Materiál ventilové desky	304/316L/2507/1.4529/C958 atd.
Materiál těsnění	EPDM/NBR/PTFE/X7 atd.
Materiál dříku ventilu	2r13/304/316 atd.
Úroveň tlaku	PN10, PN16, 150LB atd.
Pomocí teploty	Podle maximální teploty těsnicího materiálu ji lze zvolit pod 200 stupňů
Režim jízdy	AT dvojčinný/ATE jednočinný, volitelný
Příslušenství	Filtr, odpovědní zařízení, solenoidový ventil, ruční mechanismus, polohovač, volitelně

Detailní prezentace produktu

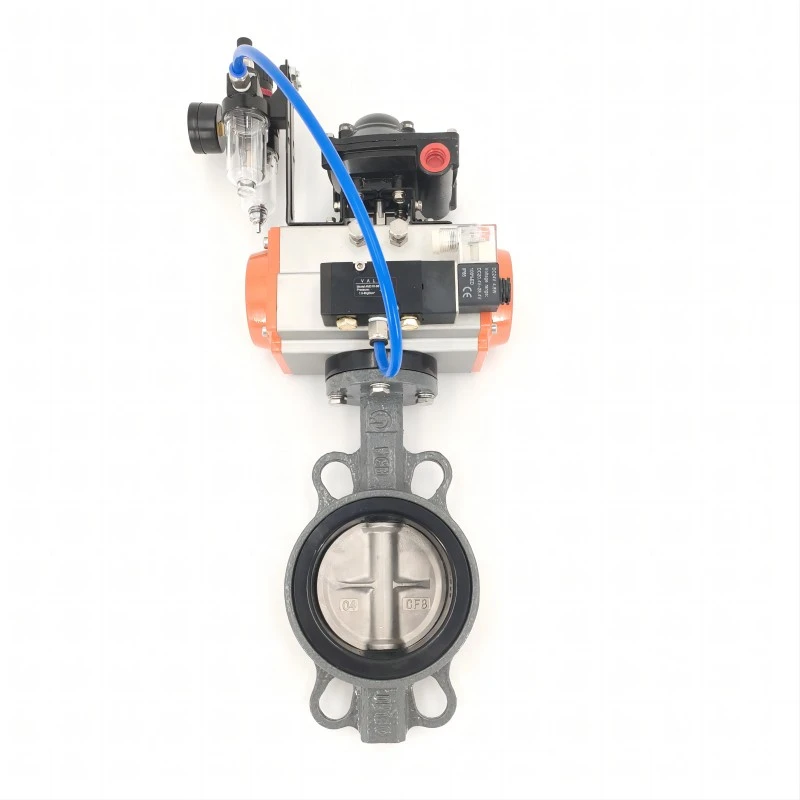

Pneumatic wafer type cast steel butterfly valve back

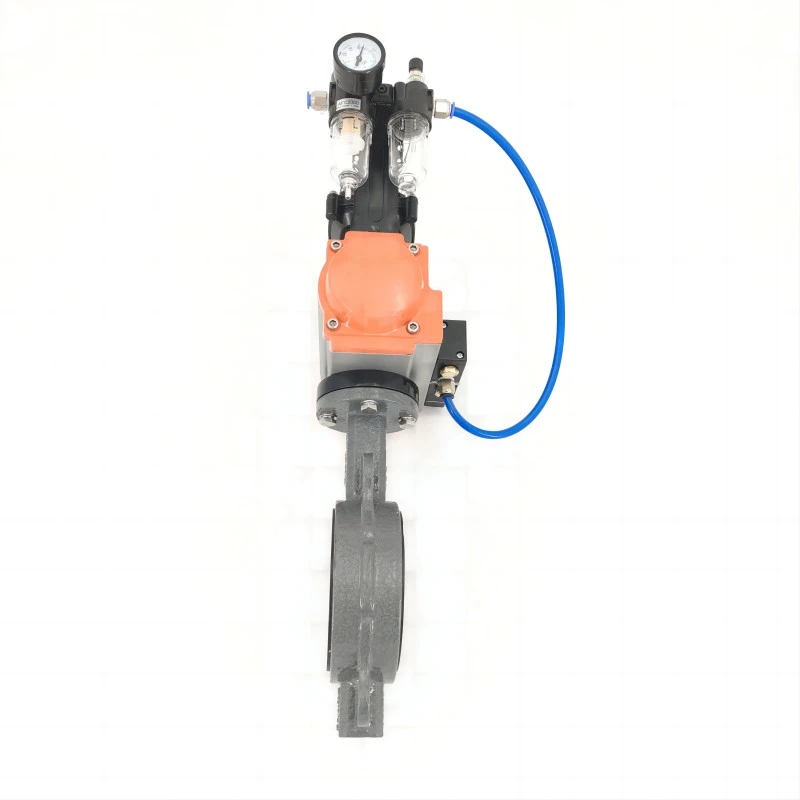

Pneumatic wafer type cast steel butterfly valve show

Pracovní mechanismus

Když je do pneumatického pohonu přiváděn stlačený vzduch, píst uvnitř pohonu se pohybuje a převádí lineární pohyb na rotační pohyb. Tato rotace je přenášena přes dřík ventilu na disk, což způsobuje jeho otevření nebo zavření. Stupeň otáčení kotouče řídí průtok ventilem. Přesné ovládání zajišťované pneumatickými pohony umožňuje přesnou regulaci průtoku, která je kritická v mnoha průmyslových procesech.

Proč je pneumatický škrticí ventil z lité oceli spolehlivější

1. Robustní konstrukce

Odolnost materiálu: K výrobě tělesa pneumatického plátku klapky z ocelolitiny se používá ocelolitina, která má vysokou pevnost a odolnost. Protože ocelolitina je odolná vůči vysokým teplotám a tlakům, je ideální pro drsná průmyslová prostředí. Používají se vysoce kvalitní materiály, které zajišťují, že ventil odolá náročným podmínkám bez poškození nebo deformace.
Odolnost proti korozi: V podnicích, kde je ventil vystaven korozivním kapalinám nebo náročným podmínkám prostředí, je výjimečná odolnost lité oceli vůči korozi zásadní. Tento odpor zaručuje stabilní provoz v průběhu času a zvyšuje životnost ventilu.

2. Přesné řízení toku

Čtvrtotáčkový postup: Díky konstrukci ventilu se může kotouč posunout o 90 stupňů z plně otevřeného do plně zavřeného nebo o čtvrtinu otáčky. Tato přímočará technologie zajišťuje spolehlivý výkon přesným řízením průtoku kapaliny a snížením možnosti netěsností.
Bezpečné uzavření: Když je ventil uzavřen, je zaručeno těsné utěsnění sedlem, které je často vyrobeno z robustních elastomerů. Toto těsné těsnění zabraňuje únikům i při vysokém tlaku, což zvyšuje spolehlivost ventilu.
