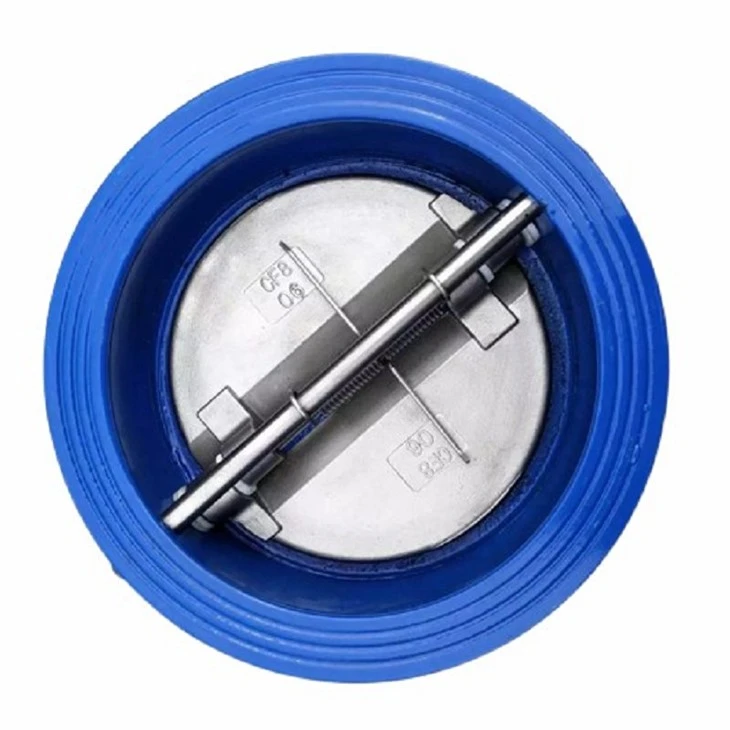

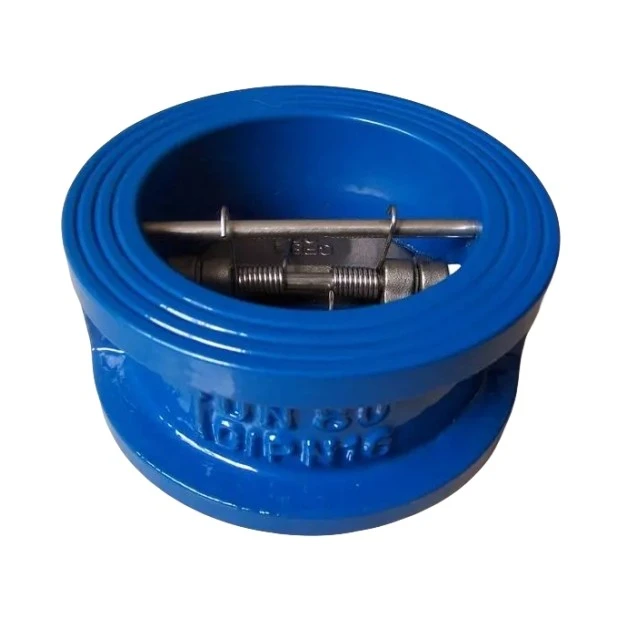

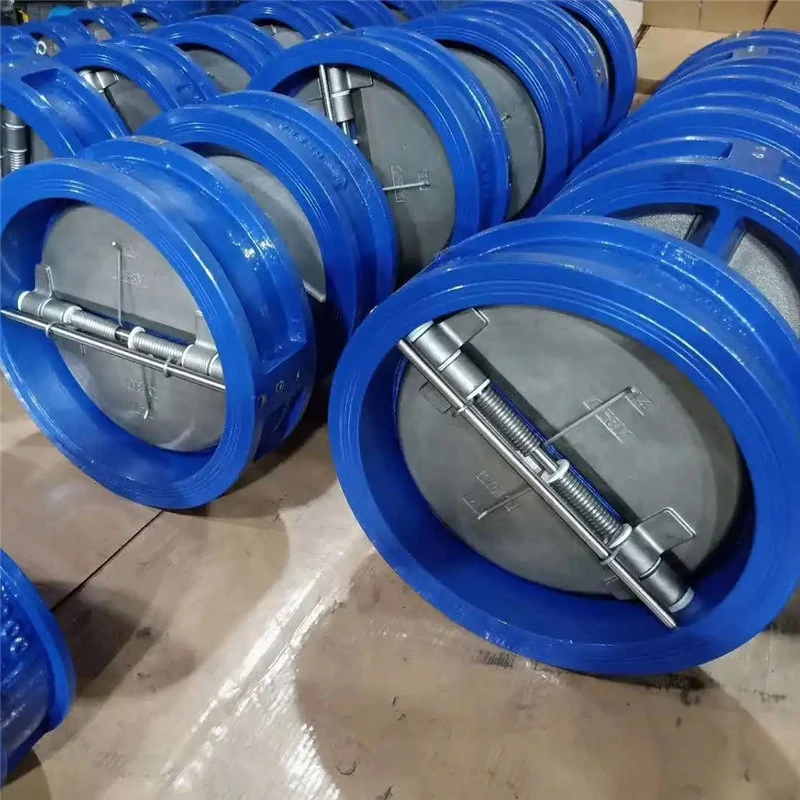

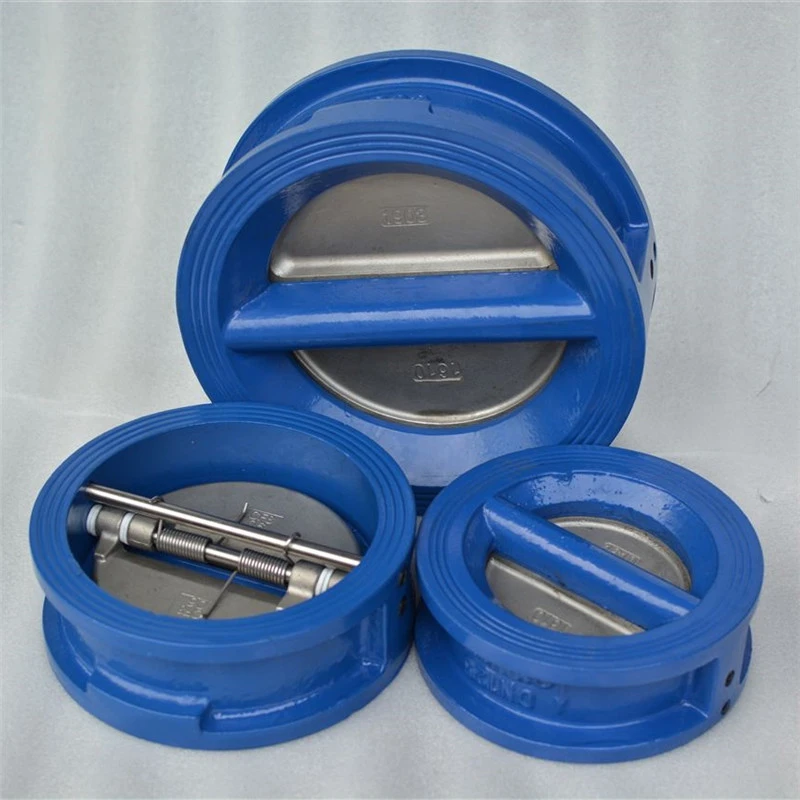

Zpětný klapkový ventil

Název produktu: Motýlkový zpětný ventil
Model: DH77X-16Q
Rozměry: DN50-DN600
Způsob připojení: Wafer
Pracovní tlak: PN10 PN16 150LB
Teplotní rozsah: -10 stupeň -200 stupeň









Kotouč klapkového zpětného ventilu má kruhový tvar a otáčí se kolem osy kanálu sedla ventilu. Vzhledem k proudnicovému kanálu uvnitř ventilu je průtokový odpor menší než u zpětného klapkového ventilu. Je vhodný pro aplikace s velkým průměrem s nízkými průtoky a málo častými změnami průtoku, ale není vhodný pro pulzující průtok, protože jeho těsnicí výkon není tak dobrý jako u typu stoupajícího a klesajícího. Zpětné klapky jsou rozděleny do tří typů: jednokotoučové, dvoukotoučové a vícekotoučové. Tyto tři typy jsou klasifikovány hlavně podle průměru ventilu, aby se zabránilo hydraulickému nárazu, když médium přestane proudit nebo proudí zpět.



Zpětné klapky: rozdělené do dvou typů podle pracovního tvaru ventilového kotouče:

1. Zpětné ventily s kotoučem ventilu klouzajícím po svislé středové ose těla ventilu. Zpětné klapky lze instalovat pouze na vodorovné potrubí a kotouč ventilu lze použít jako kouli na vysokotlaké zpětné ventily malého průměru. Tvar tělesa klapkového zpětného ventilu je stejný jako u kruhového ventilu (který může být použit zaměnitelně s kruhovými ventily), takže jeho koeficient odporu kapaliny je relativně velký. Jeho struktura je podobná jako u kulového ventilu, přičemž tělo ventilu a kotouč jsou stejné jako kulový ventil. Horní část kotouče ventilu a spodní část víka ventilu jsou opatřeny vodicími pouzdry. Vodicí pouzdro kotouče ventilu může volně stoupat a klesat do vodícího pouzdra kotouče ventilu. Když médium proudí po proudu, talíř ventilu se otevře tahem média. Když médium přestane proudit, kotouč ventilu dosedne na sedlo ventilu vlastní svislostí, čímž zabrání zpětnému toku média. Směr vstupních a výstupních kanálů média přímého klapkového zpětného ventilu je kolmý ke směru kanálu sedla ventilu; Vertikální zvedací zpětný ventil má vstupní a výstupní kanál média se stejným směrem jako kanál sedla ventilu a jeho průtokový odpor je menší než u přímého typu;

2. Zpětný ventil s kotoučem otáčejícím se kolem čepu v sedle ventilu. Zpětný klapkový ventil má jednoduchou konstrukci a lze jej instalovat pouze na vodorovné potrubí, což má za následek špatný těsnící výkon.





1. Design je neotřelý a rozumný, struktura je dokonalá, hmotnost je nízká a otevírání a zavírání je rychlé.

2. Provozní moment je malý, provoz je pohodlný, šetří práci a obratný.

3. Může být instalován v jakékoli poloze a snadno se udržuje.

4. Těsnění lze vyměnit a těsnicí výkon je spolehlivý pro dosažení obousměrného těsnění a nulového úniku.

5. Těsnicí materiál má vlastnosti odolnosti proti stárnutí, slabé odolnosti proti korozi a dlouhé životnosti.





1. Otevírání a zavírání je pohodlné a rychlé, šetří práci a odpor kapaliny je malý, takže jej lze často ovládat.

2. Jednoduchá struktura, malá velikost a nízká hmotnost.

3. Může přepravovat bahno a v ústí potrubí se nahromadí méně kapaliny.

4. Při nízkém tlaku lze dosáhnout dobrého utěsnění.

5. Dobrý výkon nastavení.
