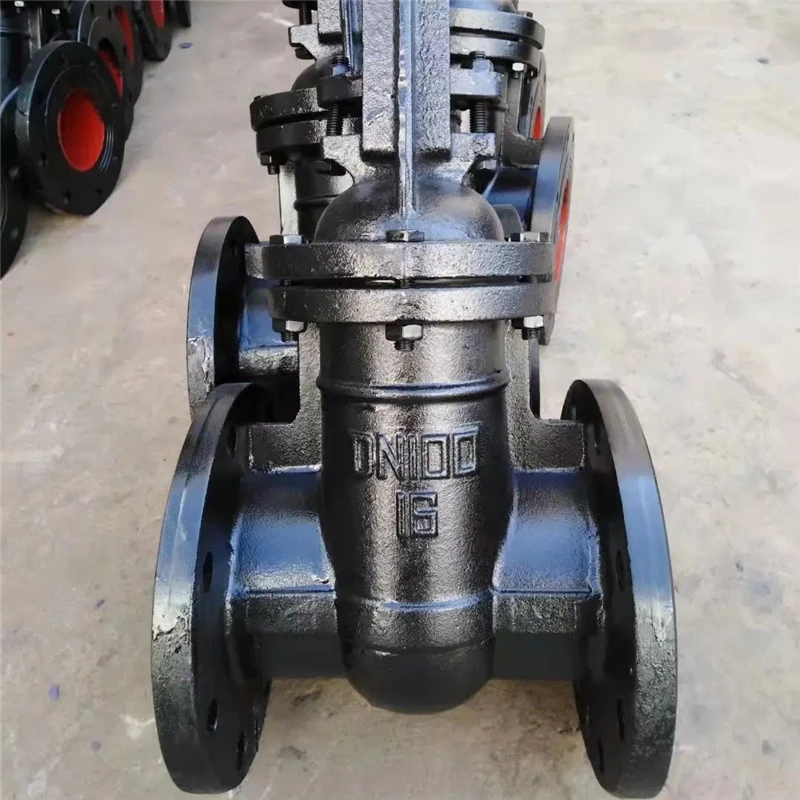

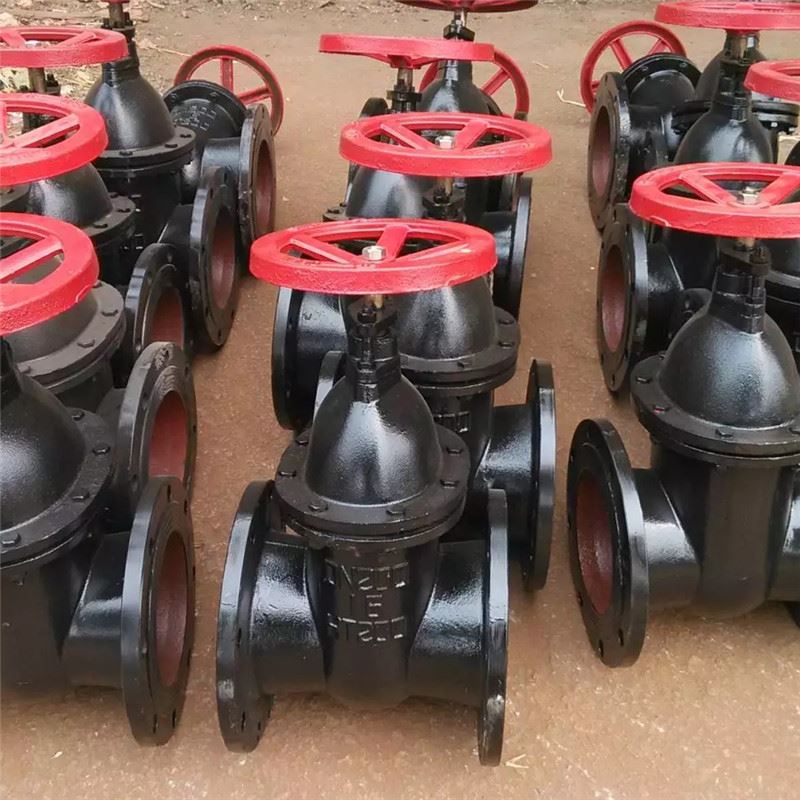

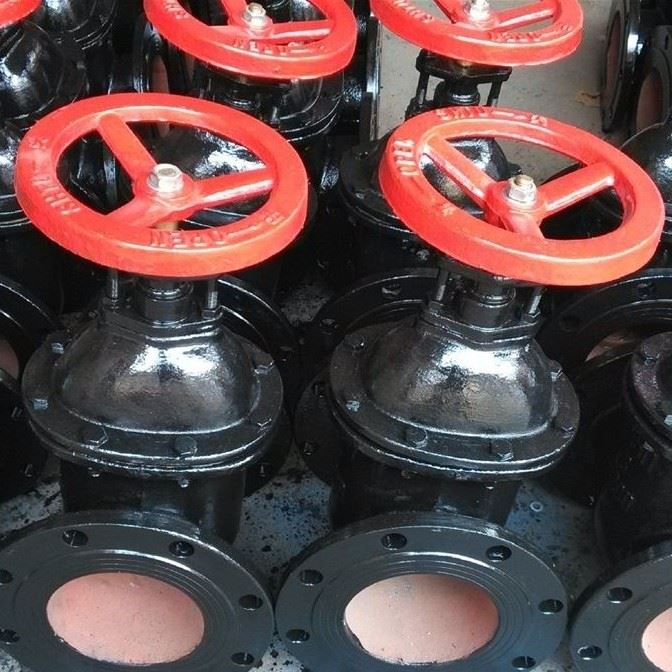

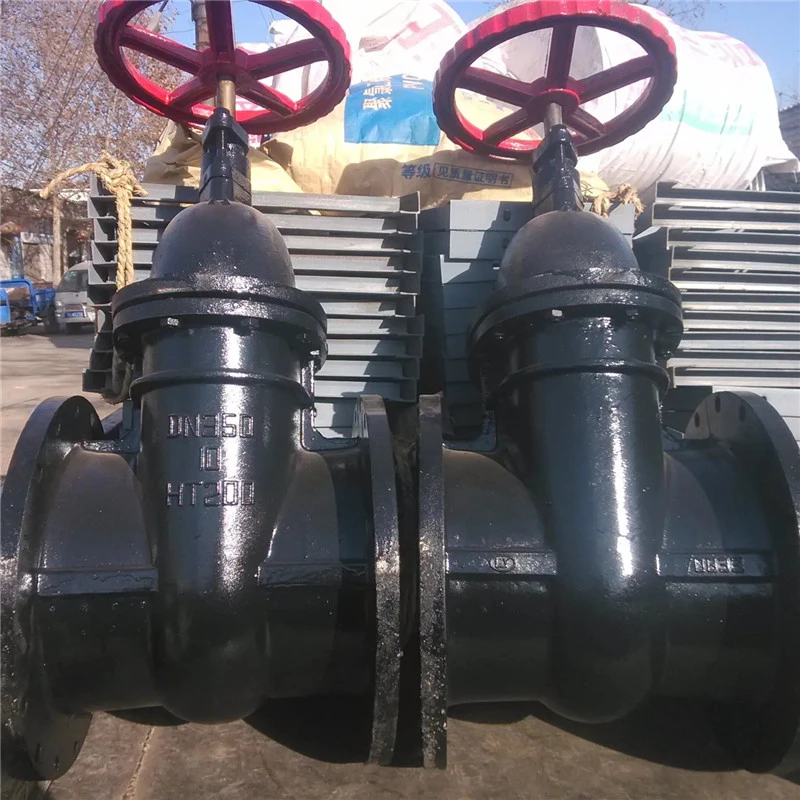

Litinový propouštěcí ventil

Název produktu: Litinový šoupátkový ventil
Model: Z41T-16
Rozměry: DN50-DN1200
Způsob připojení: Typ příruby
Pracovní tlak: PN16,PN10
Teplotní rozsah: -10 stupeň -300 stupeň
Nátěr: Fusion Bonded Epoxid Coating v souladu s ANSI/AWWA C550









Litinové šoupátko je typ ventilu, který má vlastnosti, jako je nízký průtokový odpor, vysoká výška a dlouhá doba otevírání a zavírání, ale jeho nevýhodou je nepohodlná údržba. Existují dva typy litinových šoupátek: klínová šoupátka a paralelní šoupátka.





1. Nízký průtokový odpor. Kanál média uvnitř těla ventilu je přímý a médium proudí v přímé linii s nízkým průtokovým odporem.

2. Šetří námahu při otevírání a zavírání. Směr pohybu šoupátka je ve srovnání s kulovými ventily kolmý na směr proudění média, ať už je otevřeno nebo zavřeno.

3. Vysoká výška, dlouhá doba otevírání a zavírání. Otevírací a zavírací zdvih pístu je poměrně velký a spouštění se provádí pomocí šroubu.

4. Jev vodního rázu není snadný. Důvodem je dlouhá doba vypnutí.

5. Médium může proudit v libovolném směru na obě strany, což usnadňuje instalaci. Dvě strany kanálu šoupátka jsou symetrické.

6. Konstrukční délka (vzdálenost mezi dvěma spojovacími čelními plochami pláště) je relativně malá.

7. Těsnicí plocha je náchylná k opotřebení, což má vliv na její životnost. Při otevírání a zavírání se obě těsnicí plochy šoupátka a sedla ventilu třou a klouzají po sobě, což může snadno způsobit poškrábání a opotřebení pod tlakem média, což má vliv na těsnicí výkon a zkracuje životnost.

8. Cena je poměrně drahá. Kontaktních těsnících ploch je mnoho a zpracování je složité, zejména těsnící plocha na sedle brány se špatně zpracovává a dílů je mnoho.

9. Jednoduchý tvar, krátká konstrukční délka, dobrý výrobní proces a široký rozsah použití.

10. Kompaktní konstrukce, dobrá tuhost ventilu, hladký kanál, malý průtokový odpor, těsnící plocha z nerezové oceli a tvrdé slitiny, dlouhá životnost, těsnění PTFE, spolehlivé těsnění, snadná a flexibilní obsluha
