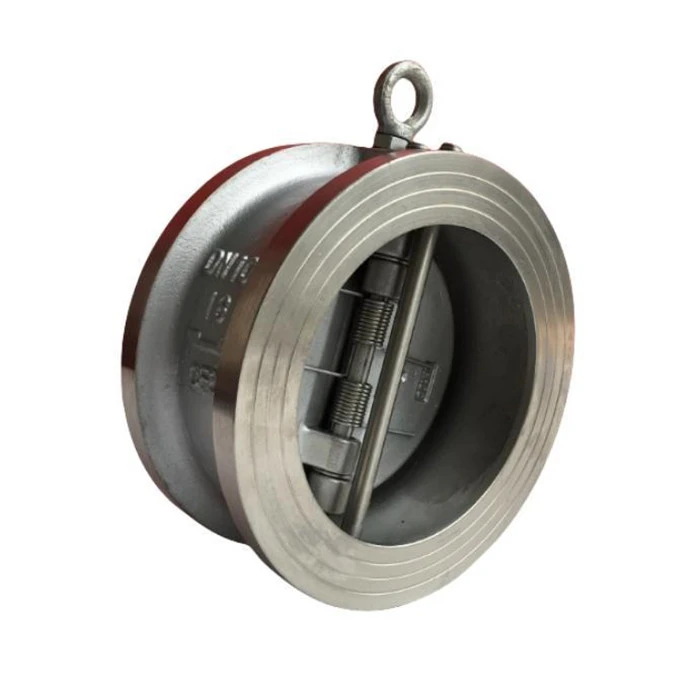

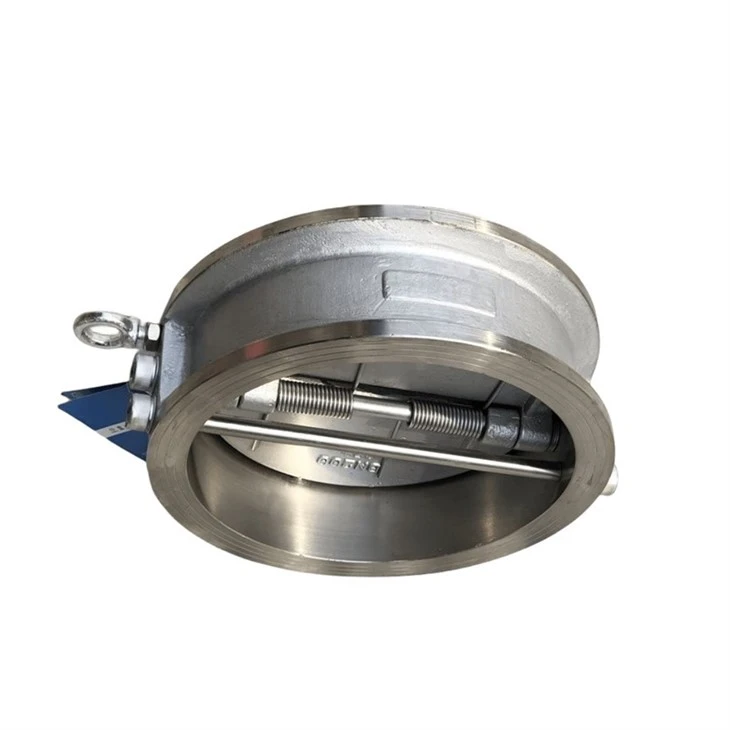

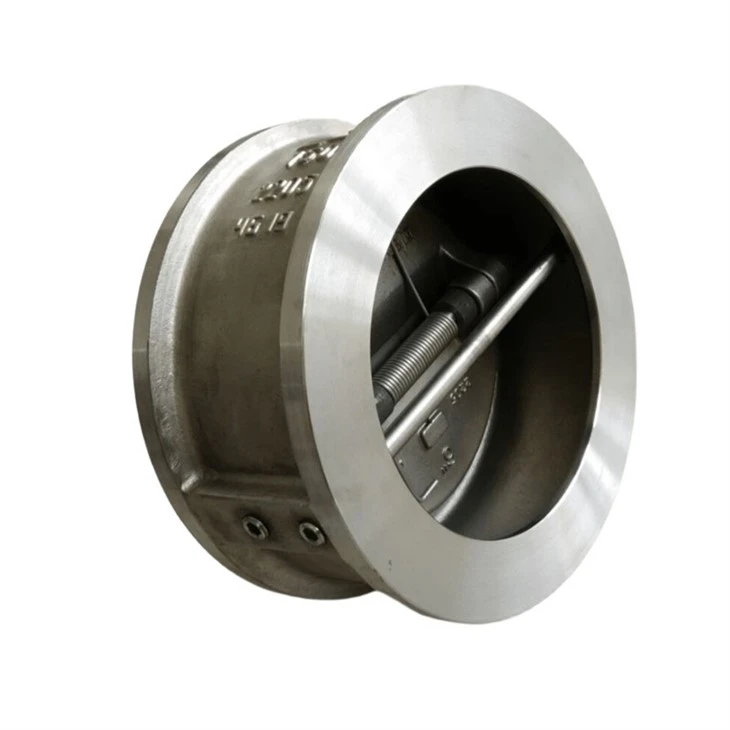

Zpětný klapkový ventil z nerezové oceli

Název produktu: Zpětný klapkový ventil z nerezové oceli
Model: DH77X-10/16P
Rozměry: DN40-DN1000
Způsob připojení: Wafer
Pracovní tlak: PN16,PN10,150LB,5K,10K
Teplotní rozsah: -10 stupeň -100 stupeň
Nátěr: Fusion Bonded Epoxid Coating v souladu s ANSI/AWWA C550





Zpětný klapkový ventil z nerezové oceli je také otočný zpětný ventil, ale je to dvoukotoučový ventil, který se zavírá působením pružiny. Tekutina zdola nahoru tlačí kotouč ventilu do otevřeného prostoru. Ventil má jednoduchou konstrukci a je sevřen mezi dvěma přírubami, má malé celkové rozměry a nízkou hmotnost.

Zpětný klapkový ventil z nerezové oceli má dva odpružené kotouče ve tvaru D umístěné na žebrovém hřídeli přes průchozí otvor ventilu. Tato konstrukce zkracuje vzdálenost, o kterou se pohybuje těžiště kotouče ventilu. Ve srovnání s jednokotoučovými zpětnými ventily stejné velikosti snižuje tato konstrukce také hmotnost kotouče ventilu o 50 %. Díky použití pružinového zatížení tento ventil velmi rychle reaguje na zpětný tok.









1. Dvoukotoučová lehká konstrukce klapkových zpětných ventilů z nerezové oceli zefektivňuje utěsnění sedla a provoz.
2. Funkce dlouhého ramene pružiny klapkových zpětných ventilů z nerezové oceli umožňuje otevírání a zavírání talíře ventilu bez tření a pružina nezávisle uzavírá talíř ventilu (DN150 a vyšší).
3. Opěrné pouzdro závěsu zpětného ventilu z nerezové oceli snižuje tření a minimalizuje jev vodního rázu při zastavení nezávislým kotoučem ventilu (větší průměr).
4. Ve srovnání s konvenčními otočnými zpětnými ventily mají zpětné klapky z nerezové oceli robustnější, lehčí, menší, účinnější a levnější konstrukci. Tento ventil splňuje standardy API 594. U většiny velikostí je konstrukční délka tohoto ventilu pouze 1/4 délky běžného ventilu a jeho hmotnost je 15 % až 20 % hmotnosti běžného ventilu. Proto je také levnější než zpětný ventil. Snadněji se také instaluje.
5. Nerezový klapkový zpětný ventil má také speciální konstrukční vlastnosti, díky čemuž je vysoce výkonným bezrázovým zpětným ventilem. Mezi tyto vlastnosti patří otevírání bez čištění, většina velikostí ventilů vybavená nezávislými pružinovými strukturami a nezávislý systém podpory disku. Některé z těchto funkcí nemají zpětné ventily. Dvoukotoučová klapka zpětného ventilu může být také navržena jako prodloužené tělo ventilu se zvýšeným uchem a dvojitou přírubou.
