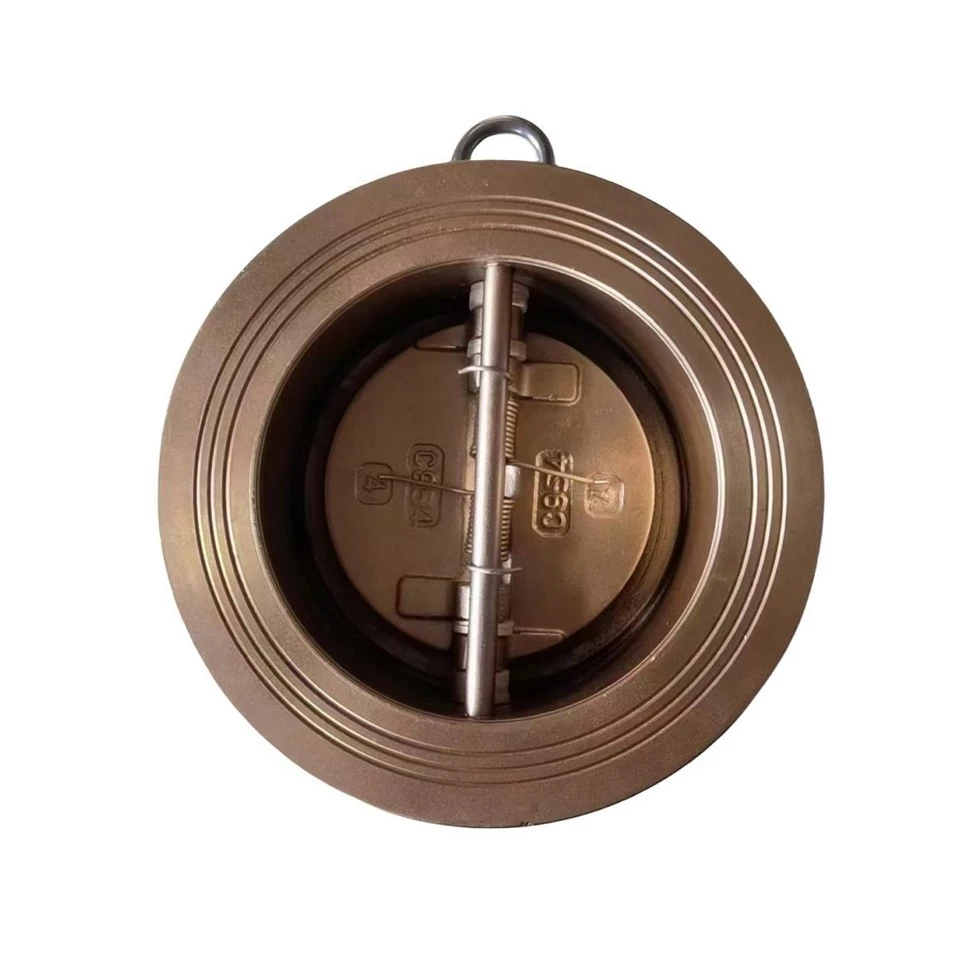

Zpětný ventil se dvěma klapkami

Název produktu: Zpětný ventil s dvojitou klapkou
Model: DH77X-10/16T
Rozměry: DN40-DN1000
Způsob připojení: Wafer
Pracovní tlak: PN16,PN10,150LB,5K,10K
Teplotní rozsah: -10 stupeň -100 stupeň
Nátěr: Fusion Bonded Epoxid Coating v souladu s ANSI/AWWA C550

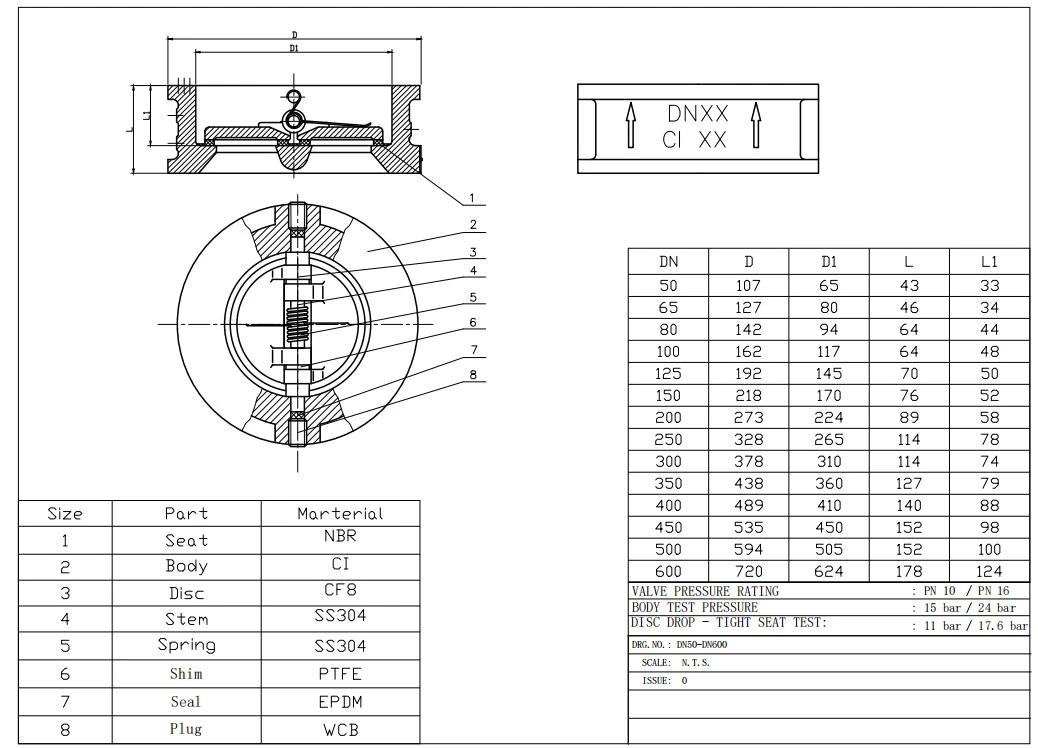

Konstrukční schéma klapkových zpětných klapek je velmi jednoduché a ve srovnání s jinými zpětnými klapkami je jejich konstrukční délka také velmi krátká. Motýlkový zpětný ventil, také známý jako motýlkový zpětný ventil, je připojen ve stylu plátku. Ventilová deska se skládá ze dvou půlkruhových klapkových desek, které jsou spojeny dříkem ventilu a nuceně přestavovány pružinami. Pracovní princip klapkového zpětného ventilu je: když médium protéká kanálem tělesa ventilu, tlak média je větší než síla pružiny a dvě klapkové desky se otevřou, ventil se otevře a médium proudí; Když médium přestane proudit, v důsledku síly pružiny, jsou obě klapky nuceny resetovat a ventil se uzavře, aby se zabránilo zpětnému toku média. Schéma struktury motýlkového zpětného ventilu Motýlkový zpětný ventil, také známý jako dvoukotoučový dvoukotoučový zpětný ventil, jeho těsnicí plocha může být vyrobena z materiálu odolného proti opotřebení nebo potažena pryží, se širokou škálou aplikací a spolehlivým těsněním. Zpětné klapky jsou automatické ventily, které nevyžadují ruční ovládání. Tento typ ventilu se obvykle používá pro čisté potrubí, stejně jako průmyslové, ekologické, vodárenské a instalatérské práce ve výškových budovách, aby se zabránilo zpětnému toku média. Zabraňte zpětnému toku média.









1. Malá velikost, nízká hmotnost a kompaktní struktura.

2. Spolehněte se na to, že krouticí moment pružiny se sám rychle zavře.

3. Lze instalovat na horizontální i vertikální potrubí.

4. Bezpečný a spolehlivý výkon s dobrým výkonem proti rušení.

5. Těsnění potrubí s lepším těsnicím výkonem může dosáhnout nulového úniku při statickém tlaku.

6. Přilnavost mezi pryží a tělem ventilu je vysoká, což může účinně zabránit pádu sedla ventilu během používání.

7. Horní a spodní příruba a vnitřní stěny tělesa ventilu jsou ošetřeny tvrdým filmovým antikorozním olejem, aby nedošlo k poškození nátěrového filmu během procesu vulkanizace pryže po nástřiku, a také ke stárnutí pryžového sedla ventilu způsobenému sekundárním vysoké teploty.

8. Tělo ventilu je vyrobeno z prášku z epoxidové pryskyřice, se silnou přilnavostí a vysokou rázovou pevností.

9. Horní a spodní příruba jsou utěsněny vodním potrubím pro lepší těsnicí výkon.
