Ruční nožový šoupátkový ventil
Váš profesionální dodavatel nerezových klapkových ventilů!
Tianjin Liangfa Technology Co., Ltd. se nachází ve městě Tianjin, které se těší pověsti "čínského rodného města klapek". Jedná se o rozsáhlou společnost vyrábějící ventily, která integruje výzkum a vývoj, výrobu a prodej.
proč nás vybrat
Přísná kontrola výroby
Naše produkty jsou vyráběny podle velmi vysokých standardů. Produkty prošly mezinárodní certifikací systému managementu kvality ISO9001: 2000, certifikací systému environmentálního managementu ISO 14001: 2004 a certifikací systému managementu bezpečnosti a ochrany zdraví při práci GB/T 28001-2001.
Plná podpora
Disponujeme všemi druhy vynikajících velkých a středně velkých hlavních výrobních zařízení a hlavních kontrolních a testovacích zařízení a nástrojů. Abychom vám zajistili, že nebudete mít žádné obavy, nabízíme komplexní technické služby včetně předprodejní, výrobní a poprodejní péče.
Bohaté zkušenosti
Hluboce oráme průmysl ventilů již více než 20 let, věnujeme se přísné kontrole kvality a pozornému zákaznickému servisu, náš zkušený personál je vždy k dispozici, aby prodiskutoval vaše požadavky a zajistil úplnou spokojenost zákazníků.
Široký sortiment
Naše společnost nabízí široký výběr produktů pro ventily. Náš produkt zahrnuje škrticí ventily, vysokoteplotní a vysokotlaké ventily, šoupátka, zpětné ventily, kulové ventily, regulační ventily, kulové ventily, ventily pro přívod vody a odvodnění, námořní ventily, ventily API a další, řešící různé kontroly průtoku tekutin potřeby.
Klínová šoupátka jsou široce používána v různých průmyslových odvětvích díky jejich vynikajícímu těsnícímu výkonu a snadnému ovládání. Tyto ventily mají klínovitý kotouč, který je snížen, aby blokoval průtok tekutiny, což z nich dělá ideální volbu pro aplikace, které vyžadují těsné těsnění.
Stavidlový ventil Ci je vysoce účinný ventil používaný pro řízení průtoku tekutin potrubím. Jedná se o spolehlivý a odolný ventil, který odolá vysokému tlaku a teplotě. Ventil je navržen pokročilou technologií pro zajištění efektivního výkonu a minimální údržby.
Gumová šoupátka jsou vynikající volbou pro průmyslové aplikace, kde jsou klíčovými faktory trvanlivost, spolehlivost a hospodárnost. Tyto ventily jsou navrženy tak, aby poskytovaly vynikající možnosti regulace průtoku a zároveň nabízely nízké nároky na údržbu a dlouhou životnost.
Vypouštěcí ventil z tvárné litiny
Stavidlový ventil z tvárné litiny je vysoce odolný a všestranný ventil, který se běžně používá v různých typech průmyslových a komerčních prostředí. Tento typ ventilu je známý pro svou vynikající odolnost vůči korozi, mechanickým nárazům a opotřebení, díky čemuž je oblíbenou volbou mezi inženýry a dodavateli pro různé aplikace.
Šoupátkový ventil s dvojitou přírubou
Šoupátka s dvojitou přírubou jsou široce používána v různých průmyslových odvětvích, jako je ropa a plyn, úprava vody a chemický zpracovatelský průmysl. Tyto ventily jsou vysoce účinné při řízení průtoku kapalin potrubím. Jsou navrženy tak, aby vydržely vysoký tlak a extrémní teploty, díky čemuž jsou ideální pro řadu průmyslových aplikací.
Gumový klínový šoupátkový ventil
Gumová klínová šoupátka jsou důležitou součástí v různých průmyslových odvětvích díky jejich spolehlivému a efektivnímu výkonu. Tyto ventily s pryžovým klínovitým uzávěrem, který je přitlačen k sedlu ventilu pro účely utěsnění, nabízejí přesnou kontrolu nad tokem tekutin, plynů a dalších materiálů.
Motorem ovládaný škrticí ventil
Motorem ovládaný škrticí ventil je důležitým zařízením, které se používá v mnoha průmyslových odvětvích, včetně ropného a plynárenského, chemického a farmaceutického průmyslu. Tento typ ventilu je určen k regulaci toku tekutin v potrubí a funguje pomocí kotouče, který se otáčí kolem středové osy pro řízení toku tekutiny. Ventil je poháněn elektromotorem, což znamená, že jej lze ovládat na dálku a přesně.
Kotouč klapkového zpětného ventilu má kruhový tvar a otáčí se kolem osy kanálu sedla ventilu. Vzhledem k proudnicovému kanálu uvnitř ventilu je průtokový odpor menší než u zpětného klapkového ventilu. Je vhodný pro aplikace s velkým průměrem s nízkými průtoky a málo častými změnami průtoku, ale není vhodný pro pulzující průtok, protože jeho těsnicí výkon není tak dobrý jako u typu stoupajícího a klesajícího.
Konstrukční schéma klapkových zpětných klapek je velmi jednoduché a ve srovnání s jinými zpětnými klapkami je jejich konstrukční délka také velmi krátká. Motýlkový zpětný ventil, také známý jako motýlkový zpětný ventil, je připojen ve stylu plátku. Ventilová deska se skládá ze dvou půlkruhových klapkových desek, které jsou spojeny dříkem ventilu a násilně resetovány pružinami.

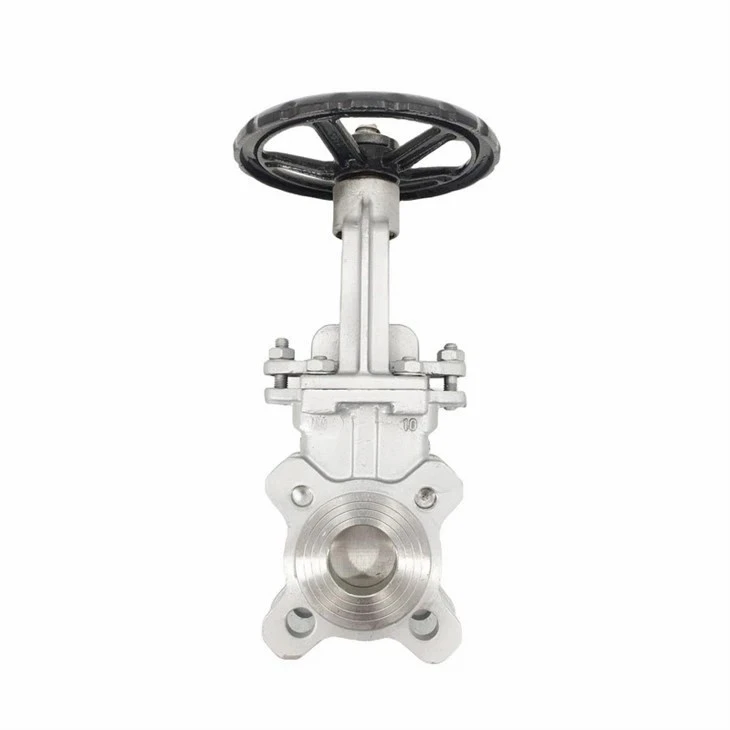

Ruční nožové šoupátko je typ ventilu, který hraje klíčovou roli v aplikacích řízení procesů a řízení tekutin. Ventil dostal své jméno podle tvaru svého uzavíracího mechanismu, který připomíná nůž. Je navržen pro manipulaci s viskózními, abrazivními a korozivními kapalinami, což z něj činí jednu z nejuniverzálnějších dostupných možností ventilů.
Pracovní teorie nožového šoupátka
Všechny ventily jsou navrženy tak, aby omezovaly nebo zastavily pohyb kapaliny v proudícím proudu, ale existuje nespočetné množství konstrukcí a aplikací, které závisí na konkrétním případu použití. Proto je mezi šoupátkem a nožovým šoupátkem v konstrukci nepatrný rozdíl. V typickém klínovém šoupátku, jak název napovídá, slouží klín jako "brána" pro pohyb do proudu toku a uzavření nebo snížení toku tím, že brání cestě. Nožové šoupátko je specifická konstrukce ventilu, který využívá ostří nože, které může vstoupit do proudu proudění a v případě potřeby použít okraj šoupátka k oddělení jakýchkoli materiálů, které by mohly bránit úplnému utěsnění ventilu.
Výhody ručního nožového šoupátka
Jednoduchá struktura:Konstrukce ručního nožového šoupátka je poměrně jednoduchá a skládá se především z tělesa ventilu, ventilové desky a převodového zařízení, což velmi usnadňuje jeho instalaci, údržbu a obsluhu. Uživatelé mohou snadno ovládat otevírání a zavírání ventilu pomocí ručního ovládání.
Dobré těsnění:Ruční nožové šoupátko má vynikající těsnicí výkon, což je dáno především jeho těsnícím těsněním z kovu nebo elastického materiálu. Tato těsnění mohou účinně zabránit úniku média a zajistit dobré utěsnění ventilu, čímž se zlepší provozní účinnost zařízení.
Silná odolnost proti opotřebení:Těsnicí plochy nožové desky a základny ručního nožového šoupátka jsou obvykle vyrobeny z tvrdých materiálů, což jim umožňuje přizpůsobit se médiím s vysokorychlostním prouděním, vysokou viskozitou a částicemi. Tato konstrukce odolná proti opotřebení může prodloužit životnost ventilu a snížit frekvenci údržby a výměny.
Flexibilní ovládání:Ventilová deska ručního nožového šoupátka se rychle pohybuje a lze ji rychle otevřít a zavřít. Díky tomu dobře funguje v situacích, kde je vyžadováno časté nastavování průtoku, a poskytuje flexibilní možnosti řízení.
Rozdíl mezi nožovým šoupátkovým ventilem a společným šoupátkovým ventilem
Jak šoupátka klínového typu, tak šoupátka nožová jsou primárně navržena pro provoz on-off, kde je šoupátko zcela otevřeno nebo zcela uzavřeno. Nedoporučuje se používat ani jeden z nich k regulaci průtoku, protože když tekutina tlačí na částečně zavřenou bránu, dochází k vibracím a kavitace nakonec poškodí sedadlo a tělo. Oba typy ventilů jsou také navrženy tak, aby se otevíraly a zavíraly pomalu, aby se snížilo riziko vodních rázů.
Jedním z rozdílů mezi šoupátkem a nožovým šoupátkem je to, že nožové šoupátko má často nabroušený kotouč, aby lépe prořezával kal/viskózní média. Také nožové šoupátko má krátkou čelní délku ve srovnání s šoupátkem, které je rozměrově širší. V důsledku toho je nožové šoupátko ve srovnání se šoupátkem lehké. To jsou hlavní rozdíly a pravděpodobně dvě největší výhody nožového šoupátka.
Nožová šoupátka se obvykle nacházejí v čistírnách odpadních vod, chemických závodech, těžbě, cementárnách a také v mnoha dalších průmyslových aplikacích, zatímco šoupátka se typicky nacházejí v rozvodech pitné vody, distribučních sítích a čerpacích stanicích pitné vody.
Tělo:Těleso ventilu je hlavní částí ručního nožového šoupátka, obvykle vyrobeného z litiny, uhlíkové oceli nebo nerezové oceli. Je odpovědný za zadržování média a poskytování podpůrné konstrukce při zajištění pevnosti a těsnicího výkonu ventilu. Uvnitř těla ventilu jsou navrženy kanály, které umožňují průchod média.
Ventilová deska (brána):Ventilová deska je klíčovou součástí ručního nožového šoupátka a je zodpovědná za uzavření nebo regulaci průtoku média. Ventilová deska je obvykle vyrobena z materiálů odolných proti opotřebení a korozi, jako je nerezová ocel nebo karbid. Má ostrou čepel, která dokáže účinně odříznout částice a vlákna v médiu.
Přenosové zařízení:Převodové zařízení ručního nožového šoupátka je klíčovou součástí ovládání ventilové desky. Obvykle se skládá z rukojetí, spojovacích tyčí, převodů a dalších mechanismů, které umožňují obsluze otevřít nebo zavřít ventil pomocí ručního ovládání. Konstrukce převodového zařízení by měla zajistit flexibilní a spolehlivý provoz a přizpůsobivost různým pracovním prostředím.
těsnění:Aby byla zajištěna těsnost ventilu, jsou ruční nožová šoupátka také vybavena těsněními, jako jsou těsnící podložky nebo O-kroužky. Tato těsnění jsou obvykle vyrobena z elastických materiálů a mohou těsně přiléhat k desce ventilu a sedlu ventilu, aby se zabránilo úniku média.
Upevňovací prvky a konektory:Ruční nožová šoupátka zahrnují také spojovací prvky a konektory, jako jsou šrouby, matice, příruby atd. Tyto komponenty se používají pro spojení ventilu s potrubím nebo jiným zařízením, aby byla zajištěna stabilní instalace a provoz ventilu.
Použití ručního nožového šoupátka
Doly a elektrárny:V dolech a elektrárnách se ruční nožová šoupátka často používají při přípravě uhlí, vypouštění hlušiny, vypouštění strusky a dalších procesech k účinnému odříznutí a regulaci toku média, aby byl zajištěn stabilní provoz procesu.
Čistírny odpadních vod:Média v čistírnách odpadních vod často obsahují velké množství suspendovaných látek a částic. Ruční nožové šoupátko dokáže tato média spolehlivě odříznout, zabránit úniku a ucpání a zajistit hladký průběh procesu úpravy.
Potravinářský a papírenský průmysl:V procesu výroby potravin a papíru může médium obsahovat vlákna, částice a další látky. Ruční nožová šoupátka si s těmito médii snadno poradí a dosáhnou spolehlivého řezání a kontroly média.
Poznámka:Nožová šoupátka by se měla používat pouze pro aplikace vyžadující zcela otevřenou nebo zcela uzavřenou polohu a neměla by se používat k regulaci průtoku, pokud pro to nejsou navržena. Kdykoli je kapalina tlačena proti částečně zavřené bráně, dojde k vibracím, které postupně erodují kotouč a sedlo. Kromě toho jsou nožová šoupátka navržena tak, aby se pomalu otevírala a zavírala, aby byla chráněna proti nárazům vodního rázu.
Bezpečnostní opatření ručního nožového šoupátka
Tipy na uzavření:Vždy zajistěte úplné uzavření – možná nejdůležitější doporučení. Zavírejte ventil, když médium teče, a ne po vypnutí čerpadla/průtoku. Tím se zabrání neúplnému uzavření v důsledku jakékoli sedimentace/usazování bránící pohybu brány; také umožňuje samočisticí účinek dosedacích ploch, protože tekutina proudí vysokou rychlostí, když se ventil blíží úplnému uzavření. Vyhněte se pokládání potrubí, které může vytvořit nízko položené, stagnující části v blízkosti ventilu; na vertikálních potrubích by měl proudit ideálně nahoru.
Pravidelná kontrola:Zkontrolujte povrch brány, zda neobsahuje vodní kámen a usazeniny, a pokud zjistíte, že je špinavý, povrch očistěte. U vodorovně namontovaných ventilů jsou užitečné ochranné kryty šoupátka, které udržují šoupátko čisté. Materiál usazený na bráně může poškodit těsnění, obvodové sedlo, protlačovací sedla atd. a způsobit únik těsnění. Pravidelně proplachujte nebo vypouštějte tělesnou dutinu protlačovacích sedlových ventilů (a podobných konstrukcí) podle doporučení výrobce. Zkontrolujte také, zda nejsou ucpané odtokové potrubí.
Správné použití:Nepoužívejte ventil ke škrcení průtoku ani jej nenechávejte částečně otevřený pro nastavení průtoků. Tyto ventily jsou vhodné pouze pro provoz se zapnutým/vypnutým provozem, kromě několika speciálních typů s otvorem ve tvaru V nebo pětiúhelníkovým portem. Nevystavujte jednosměrné konstrukce zpětnému tlaku/toku. S čistým médiem nebo měkkými kaly takový provoz způsobí pouze nadměrné protékání.
Měsíční péče:Když se nožová šoupátka delší dobu nepoužívají, měl by být ventil cyklován alespoň každých šest měsíců, a pokud jsou skladovány, těsnění by mělo být uvolněno, aby se prodloužila životnost těsnění. Jednou měsíčně upravte balení. Každé tři měsíce promažte vřeteno a vřetenovou matici. To by mělo být provedeno pomocí mazací pistole na mazací armatuře v horní části žloutku. Jednou ročně promažte pohon převodovky.
Tipy pro instalaci ručního nožového šoupátka
Orientace:Ventily mohou být instalovány v libovolné orientaci, ale nejlepší je, když mohou být instalovány nastojato, zejména ve větších velikostech pro snadný přístup ručního kola.
Předběžná kontrola:Před instalací ověřte materiál šoupátka, sedla a kotouče. Ujistěte se, že nedošlo k žádným závadám způsobeným skladováním nebo přepravou. Před instalací ventilu dokončete všechny svářečské práce a před instalací šoupátka se ujistěte, že příruba vychladla na okolní teplotu pomocí vhodného těsnění. Před instalací se ujistěte, že v trubce nejsou žádné zbytky po svařování, odpad, rez, nálevová pasta nebo jiné nečistoty. V případě potřeby omyjte vodou nebo jemným čisticím prostředkem.
Zarovnání:Ujistěte se, že nedochází k deformaci příruby nebo nesprávnému vyrovnání šoupátka vzhledem k přírubě. Toto je nejčastější příčina problémů s ventilem, kdy ventil není správně vyrovnán s přírubou/potrubím. V případě potřeby podepřete ventil, abyste snížili zatížení sestavy potrubí.
Instalace šroubů:Nainstalujte rozpěrné šrouby a dejte pozor, abyste nepoškodili sedlo ventilu, a upravte dvě příruby čelem k sobě tak, aby při roztaženém potrubí byl prostor (dostatek místa pro zasunutí nebo vysunutí ventilu pro servis).
Jakmile jsou trubky vystředěny, vložte šrouby tak, aby na ně mohla spočívat spodní část ventilu, aby se zabránilo propadnutí ventilu. Šrouby utahujte jeden po druhém postupně, aby byl aplikován rovnoměrný tlak a aby se vytvořilo těsnění mezi ventilem, těsněním a přírubami.
Po kontrole:Po dokončení instalace ventil několikrát aktivujte, abyste se ujistili, že se během instalace nepohnul.
Certifikace
Naše továrna
Společnost zaujímá celkovou plochu více než 3,000 metrů čtverečních. Existuje více než 50 zaměstnanců a všechny druhy vynikajících velkých a středních hlavních výrobních zařízení, jakož i hlavních kontrolních a testovacích zařízení a nástrojů.
Často kladené otázky
Otázka: Jaké je hlavní použití ručního nožového šoupátka?
Otázka: Jaké jsou klíčové součásti ručního nožového šoupátka?
Otázka: Jak ovládat ruční nožový šoupátko?
Otázka: Jak zajistit těsnicí výkon ručního nožového šoupátka?
Otázka: Jaké jsou možnosti materiálu desky ventilu pro ruční nožová šoupátka?
Otázka: Jak nainstalovat ruční nožový šoupátko?
Otázka: Vyžaduje ruční nožový šoupátko pravidelnou údržbu?
Otázka: Na co bych měl dávat pozor při údržbě?
Otázka: Ve kterých průmyslových odvětvích se široce používají ruční nožová šoupátka?
Otázka: Může ruční nožový šoupátko odolat vysokému tlaku?
Otázka: Může ruční nožový šoupátko fungovat normálně v prostředí s nízkou teplotou?
Otázka: Existuje nějaký požadavek na směr instalace ručního nožového šoupátka?
Otázka: Co mám dělat, když šoupátko ručního nože uniká?
Otázka: Lze ruční nožová šoupátka ovládat dálkově?
Otázka: Jaké faktory je třeba vzít v úvahu při výběru ručního nožového šoupátka?
Otázka: Jak dlouhá je životnost ručního nožového šoupátka?
Otázka: Jak uložit ruční nožový šoupátko?
Otázka: Co mám dělat, když se šoupátko ručního nože během používání zasekne?
Otázka: Lze ruční nožový šoupátko upravit nebo upgradovat, aby se zlepšil jeho výkon?
Otázka: Jak zabránit úniku ručního nožového šoupátka?
